Транзистор КТ3117Б, импульсный NPN, 0,4 А, 75 В, КТ-1-7
Бесплатная доставка до транспортной компании
Технические параметры
Сопротивление
насыщения между коллектором и эмиттером: не более 1,2 Ом
Вес
0,2 г
Частота
коэффициента передачи тока граничная: 200 МГц
Ток
коллектора обратный: не более 10 мкА
Максимальное напряжение
эмиттер-база: 4 В
Емкость
коллекторного перехода: не более 10 пФ
Коэффициент
передачи тока статический: 100-300
Максимальный ток
коллектора: 400 мА
Конфигурация
npn
Категория:
Наименование
КТ3117Б
Показать весь текст
Описание

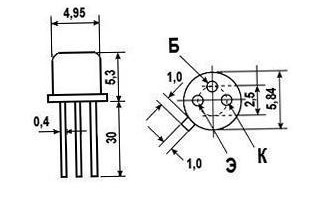

Транзистор КТ3117Б представляет собой кремниевый эпитаксиально-планарный биполярный транзистор NPN-структуры, предназначенный для быстродействующей коммутации и работы в импульсных схемах. Модель рассчитана на постоянный ток коллектора до 400 мА, импульсный ток до 800 мА и напряжение коллектор-эмиттер до 75 В. Граничная частота коэффициента передачи тока составляет не менее 200 МГц, а статический коэффициент передачи тока находится в диапазоне 100–300. Транзистор выполнен в металлостеклянном корпусе КТ-1-7, соответствующем форм-фактору TO-18.
Применение:
- Используется в импульсных и переключающих устройствах.
- Применяется в быстродействующих электронных ключах.
- Подходит для высокочастотных управляющих и коммутационных каскадов.
- Используется в радиоэлектронной аппаратуре общего назначения.
Доставка
Мы доставляем по всей России. Ниже представлены примерные сроки доставки в крупные города:
Техническая документация
Остались вопросы по товару?
Менеджер профессионально ответит
на ваши вопросы
В наличии: 3 шт.
Цена: 1 207.80 руб.
