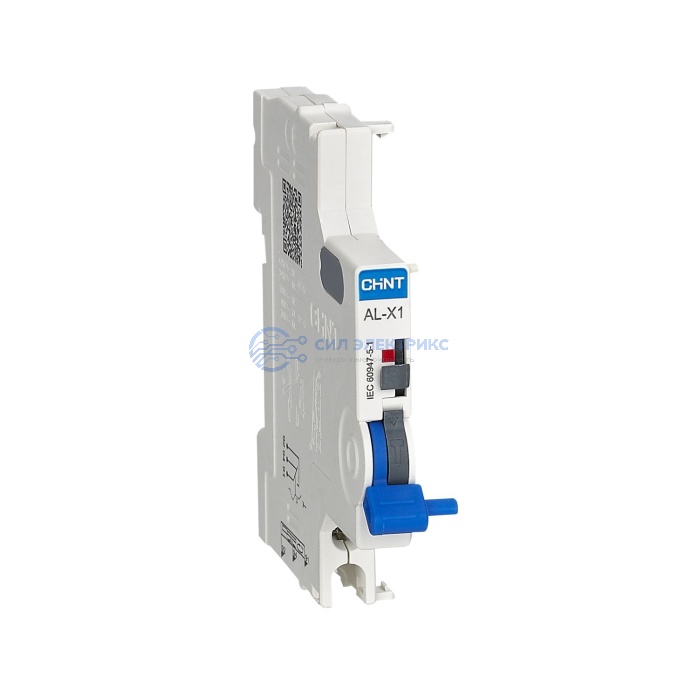

Сигнальный контакт аварийного срабатывания CHINT AL-X1 для автоматов NXB-63, 1НО+1НЗ

Бесплатная доставка до транспортной компании
Технические параметры
Серия
NXB-63 Аксессуары
Габаритные и установочные размеры (ШхВхГ), мм
9x79x76,7
Гарантийный срок для конечного потребителя, месяцев с даты продажи
не более 12
Гарантийный срок для дистрибьютора, месяцев с даты поставки
18
Номер сертификата
ЕАЭС RU С-CN.НА46.В.03887/22
Орган по сертификации
ООО "ЭКСПЕРТ-СЕРТИФИКАЦИЯ"
Дата начала
27.06.2022
Дата окончания
26.06.2027
Способ монтажа
Монтаж сбоку
Количество переключающих контактов
1
Количество размыкающих контактов
0
Количество замыкающих контактов
0
Номинальный ток Ie при AC-15, 230 В, А
6
Наименование
Сигнальный контакт AL-X1 для NXB-63 (R)
Показать весь текст
Описание

Назначение и особенности:

  • Сигнальный контакт аварийного срабатывания CHINT AL-X1 применяется совместно с автоматическими выключателями NXB-63 для передачи сигнала об их автоматическом отключении вследствие аварийного режима.
  • Контактная группа 1НО+1НЗ позволяет передавать дискретный сигнал в цепи индикации, диспетчеризации или управления.
  • AL-X1 отличает аварийное срабатывание выключателя от его обычного ручного отключения, поэтому подходит для дистанционного контроля причины изменения состояния аппарата.

Что учитывать при выборе:

  • Проверьте совместимость AL-X1 с конкретной модификацией выключателя; устройство применяется с рядом аппаратов семейства NXB и NXBLE.
  • Определите необходимую логику внешней цепи с использованием нормально открытого или нормально закрытого контакта.
  • Не путайте AL-X1 с вспомогательным контактом AX-X1: AX-X1 передает положение ВКЛ/ОТКЛ, а AL-X1 предназначен для сигнализации аварийного срабатывания.
  • Параметры сигнальной цепи должны соответствовать допустимой коммутационной нагрузке контакта.
