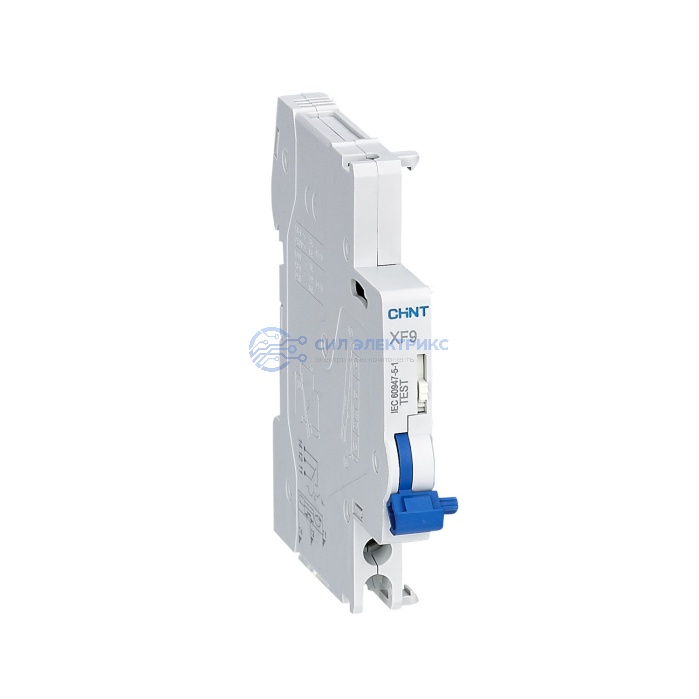

Вспомогательный контакт CHINT XF9 для автоматов NB1, 1НО+1НЗ

Бесплатная доставка до транспортной компании
Технические параметры
Серия
NB1 Аксессуары
Габаритные и установочные размеры (ШхВхГ), мм
9x82x77
Гарантийный срок для конечного потребителя, месяцев с даты продажи
не более 12
Гарантийный срок для дистрибьютора, месяцев с даты поставки
18
Номер сертификата
ЕАЭС RU С-CN.НА46.В.03887/22
Орган по сертификации
ООО "ЭКСПЕРТ-СЕРТИФИКАЦИЯ"
Дата начала
27.06.2022
Дата окончания
26.06.2027
Способ монтажа
Монтаж сбоку
Количество переключающих контактов
0
Количество размыкающих контактов
1
Количество замыкающих контактов
1
Номинальный ток Ie при AC-15, 230 В, А
6
Наименование
Вспомогательный контакт XF9 для NB1 (R)
Показать весь текст
Описание

Назначение и особенности:

  • Вспомогательный контакт CHINT XF9 применяется совместно с автоматическими выключателями NB1-63 для передачи во внешнюю цепь информации об их положении ВКЛ/ОТКЛ.
  • Контактная группа 1НО+1НЗ позволяет построить цепь индикации, контроля или управления с использованием нормально открытого либо нормально закрытого контакта.
  • Модуль механически отслеживает положение основного аппарата и изменяет состояние вспомогательных контактов вместе с ним.

Что учитывать при выборе:

  • Проверьте совместимость XF9 с конкретной серией и исполнением установленного модульного выключателя.
  • Определите требуемую логику внешней цепи и выберите нормально открытый либо нормально закрытый контакт.
  • Не путайте XF9 с сигнальным контактом XF9J: эти аксессуары выполняют разные функции сигнализации.
  • Напряжение и ток внешней цепи должны находиться в пределах допустимых коммутационных параметров вспомогательного контакта.
