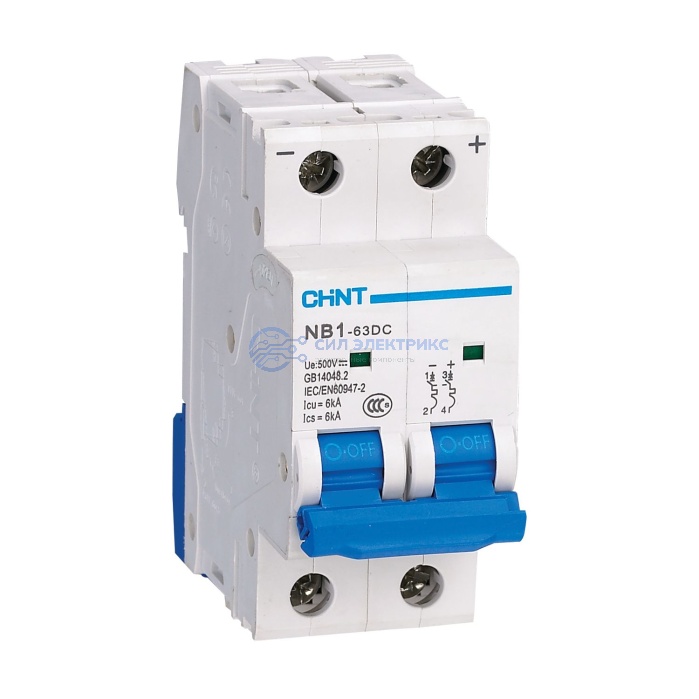

Автоматический выключатель постоянного тока CHINT NB1-63DC, 2P, C2, 6 кА, 500 В DC
Бесплатная доставка до транспортной компании
Технические параметры
Серия
NB1-63DC
Номинальное напряжение, В
500
Рабочая температура окружающей среды, °C
-35…+70
Механическая износостойкость, циклов
20 000
Электрическая износостойкость, циклов
1 500
Габаритные и установочные размеры (ШхВхГ), мм
36х86х78
Гарантийный срок для конечного потребителя, месяцев с даты продажи
не более 60
Гарантийный срок для дистрибьютора, месяцев с даты поставки
66
Номер сертификата
ЕАЭС RU С-CN.0010.В.00303/24
Орган по сертификации
"РОСТЕСТ - Москва"
Дата начала
10.11.2025
Дата окончания
09.11.2030
Тип расцепителя
Термомагнитный
Род тока
Постоянный ток (DC)
Стандарты
ГОСТ Р 50300.2 (МЭК 60947-2)
Номинальный ток, А
2
Степень защиты (IP)
IP20
Номинальная отключающая способность по IEC 60947-2, кА
6
Номинальное импульсное напряжение, кВ
4
Степень загрязнения (число)
2
Частота, Гц
50...60
Ширина в числах модульных расстояний
2
Общее количество полюсов
2
Характеристика срабатывания
C
Предел электромагнитного отключения (*In)
7...10
Номинальное напряжение изоляции Ui, В
300
Количество защищенных полюсов
2
Наименование
Авт. выкл. NB1-63DC 2P 2А 6кА х-ка C 500В DC (R)
Показать весь текст
Описание
Назначение и особенности:
- CHINT NB1-63DC C2 - двухполюсный автоматический выключатель на 2 А для защиты цепей постоянного тока напряжением до 500 В DC от перегрузки и короткого замыкания.
- Характеристика C имеет диапазон мгновенного электромагнитного срабатывания 7-10 In. При небольшом номинале 2 А даже сравнительно малый ток включения может иметь существенную кратность относительно In.
- Предельная отключающая способность Icu составляет 6 кА. Серия относится к более широкой группе модульных аппаратов распределения электроэнергии CHINT.
Что учитывать при выборе:
- Номинал 2 А должен соответствовать рабочему току DC-цепи и обеспечивать необходимую защиту подключенных проводников.
- Ток включения нагрузки необходимо сопоставить с диапазоном 7-10 In, не увеличивая номинал выключателя только ради прохождения пускового импульса.
- Icu 6 кА должна быть не ниже ожидаемого тока короткого замыкания непосредственно в месте установки.
- При монтаже необходимо соблюдать двухполюсную схему и полярность подключения, указанную CHINT для NB1-63DC.
