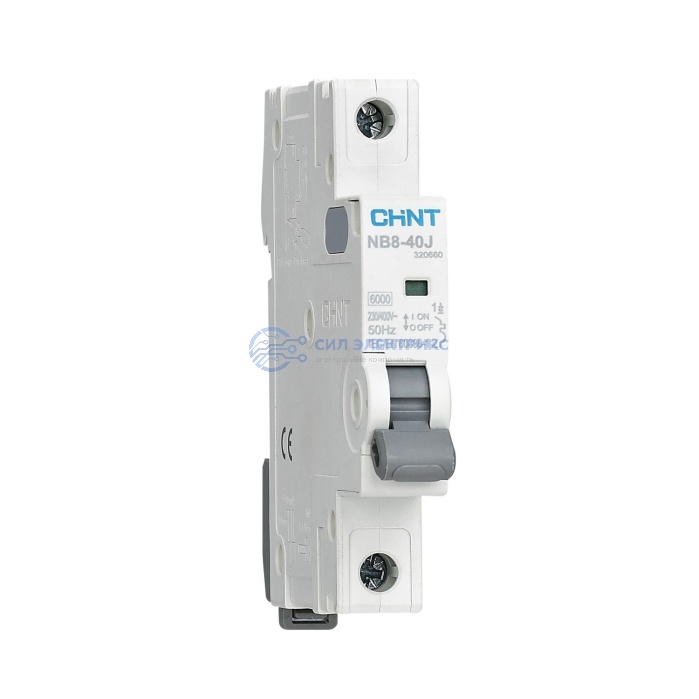

Автоматический выключатель CHINT NB8-40J, 1P, D2, 4,5 кА
Технические параметры
Серия
NB8
Номинальное напряжение, В
230
Рабочая температура окружающей среды, °C
-35…+70
Механическая износостойкость, циклов
15 000
Электрическая износостойкость, циклов
10 000
Габаритные и установочные размеры (ШхВхГ), мм
13,5x86x79
Гарантийный срок для конечного потребителя, месяцев с даты продажи
не более 60
Гарантийный срок для дистрибьютора, месяцев с даты поставки
66
Номер сертификата
ЕАЭС RU С-CN.АБ53.В.04915/22
Орган по сертификации
ООО "СИБПРОМТЕСТ"
Дата начала
27.06.2022
Дата окончания
26.06.2027
Тип расцепителя
Термомагнитный
Род тока
Переменный ток (AC)
Номинальный ток, А
2
Степень защиты (IP)
IP20
Номинальная отключающая способность по IEC 60947-2, кА
4,5
Номинальное импульсное напряжение, кВ
4
Степень загрязнения (число)
3
Частота, Гц
50
Ширина в числах модульных расстояний
0,75
Общее количество полюсов
1
Характеристика срабатывания
D
Предел электромагнитного отключения (*In)
10...16
Номинальное напряжение изоляции Ui, В
500
Количество защищенных полюсов
1
Наименование
Авт. выкл. NB8-40J 1P 2А 4,5кА х-ка D (R)
Показать весь текст
Описание
Назначение и особенности:
- CHINT NB8-40J D2 относится к модульным автоматическим выключателям для защиты цепей от перегрузки и короткого замыкания.
- Характеристика D обеспечивает мгновенное расцепление при токе порядка 10-16 In и рассчитана на цепи, где возможен выраженный кратковременный пусковой бросок.
- Однополюсный корпус имеет ширину 13,5 мм, что позволяет плотнее компоновать аппараты на DIN-рейке.
Что учитывать при выборе:
- Номинал 2 А следует подбирать по рабочему току цепи и допустимой нагрузке защищаемого проводника.
- Для характеристики D необходимо убедиться, что ожидаемый ток короткого замыкания обеспечивает быстрое срабатывание электромагнитного расцепителя.
- Отключающая способность этой версии составляет 4,5 кА, поэтому ее проверяют по расчетному току короткого замыкания в месте установки.
- Если высокий пусковой ток отсутствует, стоит рассмотреть исполнение B или C с более низким порогом мгновенного срабатывания.
