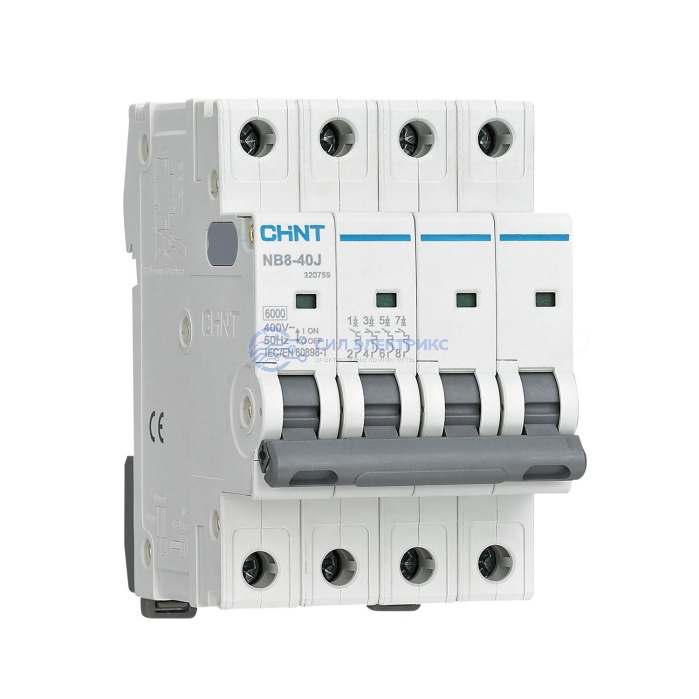

Автоматический выключатель CHINT NB8-40J, 4P, D10, 4,5 кА
Технические параметры
Серия
NB8
Номинальное напряжение, В
400
Рабочая температура окружающей среды, °C
-35…+70
Механическая износостойкость, циклов
15 000
Электрическая износостойкость, циклов
10 000
Габаритные и установочные размеры (ШхВхГ), мм
54x86x79
Гарантийный срок для конечного потребителя, месяцев с даты продажи
не более 60
Гарантийный срок для дистрибьютора, месяцев с даты поставки
66
Номер сертификата
ЕАЭС RU С-CN.АБ53.В.04915/22
Орган по сертификации
ООО "СИБПРОМТЕСТ"
Дата начала
27.06.2022
Дата окончания
26.06.2027
Тип расцепителя
Термомагнитный
Род тока
Переменный ток (AC)
Номинальный ток, А
10
Степень защиты (IP)
IP20
Номинальная отключающая способность по IEC 60947-2, кА
4,5
Номинальное импульсное напряжение, кВ
4
Степень загрязнения (число)
3
Частота, Гц
50
Ширина в числах модульных расстояний
3
Общее количество полюсов
4
Характеристика срабатывания
D
Предел электромагнитного отключения (*In)
10...16
Номинальное напряжение изоляции Ui, В
500
Количество защищенных полюсов
4
Наименование
Авт. выкл. NB8-40J 4P 10А 4,5кА х-ка D (R)
Показать весь текст
Описание
Назначение и особенности:
- CHINT NB8-40J D10 предназначен для четырехполюсной защиты цепей с выраженным кратковременным током включения; другие аппараты доступны в разделе модульных автоматических выключателей CHINT.
- Характеристика D имеет диапазон мгновенного расцепления 10-16 In и рассчитана на нагрузки с высоким пусковым током.
- Исполнение 4P обеспечивает совместную коммутацию четырех полюсов, а ширина корпуса составляет 54 мм.
Что учитывать при выборе:
- Номинал 10 А согласуют с расчетным током нагрузки и допустимым током всех защищаемых проводников.
- Применение D должно быть обосновано характеристиками подключенного оборудования и его пусковым режимом.
- Для порога 10-16 In необходимо проверить выполнение условий быстрого отключения при коротком замыкании.
- Отключающая способность 4,5 кА должна соответствовать расчетному уровню короткого замыкания в месте установки.
