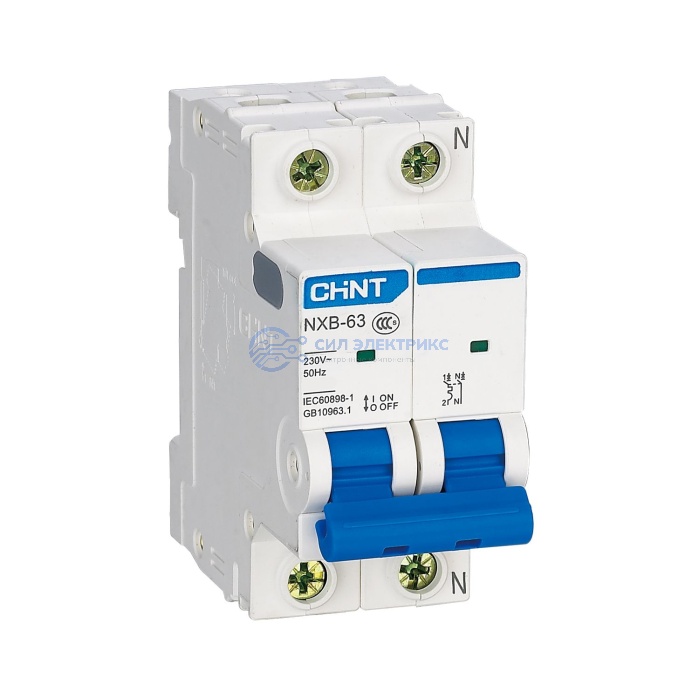

Автоматический выключатель CHINT NXB-63, 1P+N, B1, 6 кА
Технические параметры
Серия
NXB-63
Номинальное напряжение, В
230
Рабочая температура окружающей среды, °C
-35…+70
Механическая износостойкость, циклов
20 000
Электрическая износостойкость, циклов
10 000
Габаритные и установочные размеры (ШхВхГ), мм
36х80х77,8
Гарантийный срок для конечного потребителя, месяцев с даты продажи
не более 60
Гарантийный срок для дистрибьютора, месяцев с даты поставки
66
Номер сертификата
ЕАЭС RU С-CN.АЯ46.В.44132/33
Орган по сертификации
"РОСТЕСТ - Москва"
Дата начала
10.11.2025
Дата окончания
09.11.2030
Тип расцепителя
Термомагнитный
Род тока
Переменный ток (AC)
Стандарты
IEC 60898-1 IEC 60947-2
Номинальный ток, А
1
Степень защиты (IP)
IP20
Номинальная отключающая способность по IEC 60947-2, кА
6
Номинальное импульсное напряжение, кВ
4
Степень загрязнения (число)
2
Частота, Гц
50...60
Ширина в числах модульных расстояний
2
Общее количество полюсов
1P+N
Характеристика срабатывания
B
Предел электромагнитного отключения (*In)
3...5
Номинальное напряжение изоляции Ui, В
500
Количество защищенных полюсов
2
Наименование
Авт. выкл. NXB-63 1P+N 1А 6кА х-ка B (R)
Показать весь текст
Описание
Назначение и особенности:
- Автоматический выключатель CHINT NXB-63 в исполнении 1P+N используется для защиты однофазной цепи от перегрузки и короткого замыкания с коммутацией фазы и нейтрали.
- Характеристика B рассчитана на цепи с небольшими пусковыми токами и обеспечивает чувствительное мгновенное отключение при сверхтоке.
- Нейтральный полюс расположен справа и отключается одновременно с фазным.
Что учитывать при выборе:
- Номинал 1 А выбирают по рабочему току нагрузки и допустимому току проводников защищаемой цепи.
- Проверьте отсутствие пусковых токов, способных вызвать нежелательное срабатывание характеристики B.
- Исполнение 1P+N следует выбирать, когда по схеме требуется одновременная коммутация фазного и нейтрального проводников.
- Проверьте достаточность отключающей способности 6 кА для расчетных условий в месте установки.
