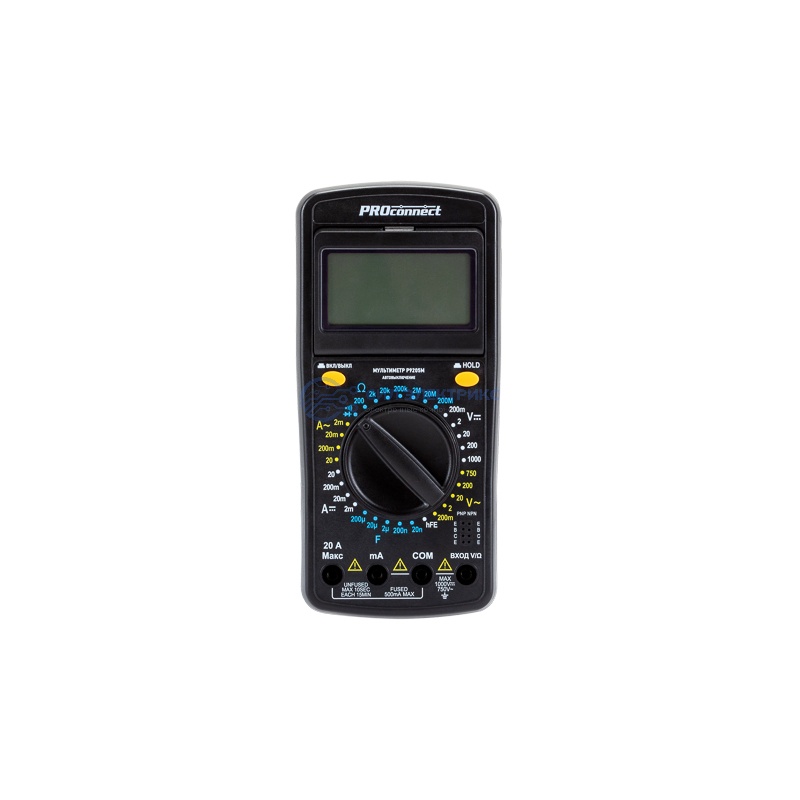

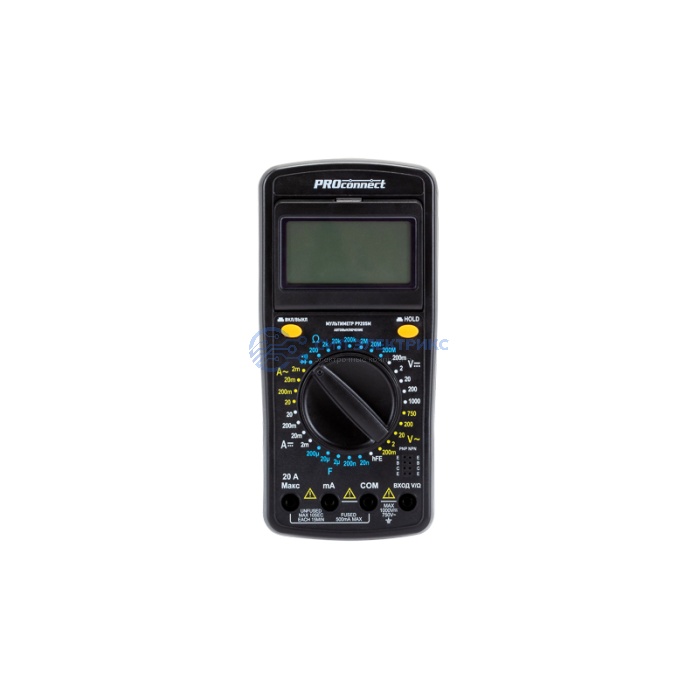

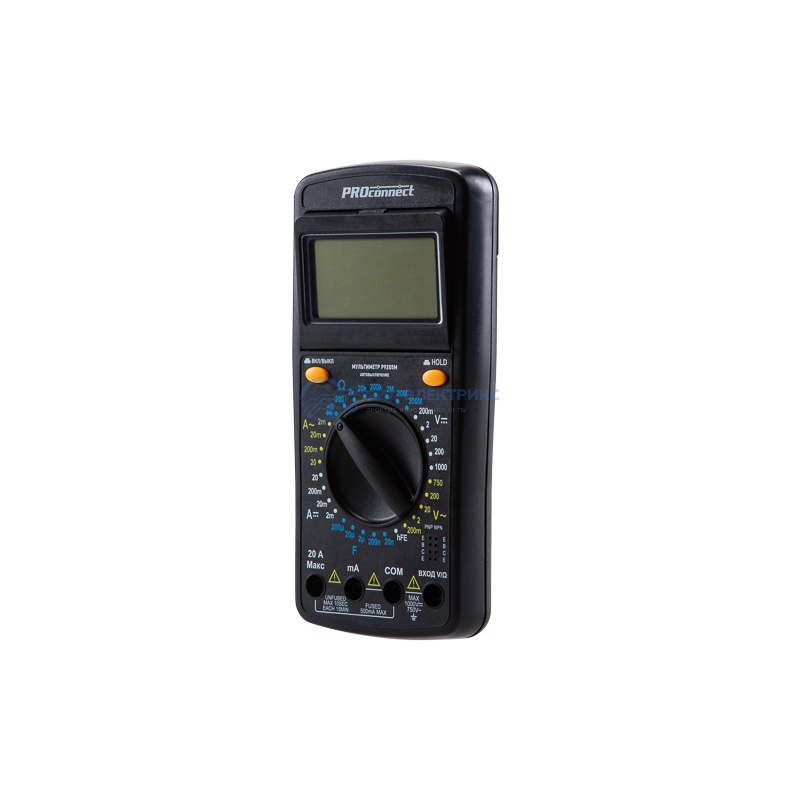

Мультиметр универсальный P9205М PROconnect
Бесплатная доставка до транспортной компании
Кратко о приборе
P9205M PROconnect мультиметр универсальный - цифровой прибор для базовых измерений и сервисной диагностики. Поддерживает ручной выбор пределов, прозвонку, тест диодов, проверку транзисторов hFE, а также измерение сопротивления, емкости, напряжения и тока AC/DC.
Для каких задач электрику на объекте подойдет: проверка наличия и уровня напряжения в линии, контроль питания блоков и цепей управления, поиск обрывов и плохих контактов, первичная проверка элементов при ремонте.
Чем удобен в поле
Ручной выбор диапазона помогает быстрее попадать в нужный предел, а Data Hold фиксирует показания, когда дисплей неудобно считывать. Изменяемый угол наклона дисплея упрощает работу в щите и на столе, автовыключение и индикация низкого заряда снижают риск остаться без измерений в середине задачи. Противоударный чехол из комплекта дополнительно защищает прибор при переноске и работе на объекте.
Что обычно берут вместе
Чаще всего добавляют запасную батарею 9 В Крона, а также аксессуары для надежного контакта на клеммах и проводниках - например, насадки-крокодилы на щупы или дополнительные щупы на замену при износе.
Ключевые возможности
Что измеряет и какие режимы поддерживает
Прибор выполняет измерение постоянного и переменного напряжения и тока, сопротивления и емкости. Поддерживает прозвонку целостности цепи, тестирование диодов и проверку транзисторов hFE. Предусмотрены защита от перегрузки, режим Data Hold, а также автовыключение с индикацией низкого заряда батареи.
Мнение нашего эксперта
При ручном выборе диапазона начинать лучше с большего предела и затем снижать - так проще избежать перегруза и быстрее получить стабильные показания. Перед замером тока отдельно проверьте подключение щупа в токовый вход и соответствующий режим на переключателе.
Памятка по режимам
| Прозвонка цепи | Быстрый поиск обрывов и плохих контактов в проводниках, клеммах и разьемах |
| Тест диодов | Проверка диодов и диодных мостов при диагностике выпрямительных цепей |
| hFE | Сравнительная проверка транзисторов при первичной оценке исправности |
| Измерение тока | Контроль тока нагрузки только при последовательном включении прибора в цепь |
| Емкость | Первичная проверка конденсаторов при обслуживании плат и блоков питания |
| Data Hold | Фиксация показаний, когда руки заняты или дисплей сложно прочитать |
Применение
- проверка постоянного и переменного напряжения в линиях, розетках и цепях управления
- контроль тока нагрузки в цепи при диагностике питания и исполнительных устройств
- поиск обрывов и плохих контактов прозвонкой проводников и соединений
- проверка диодов при ремонте выпрямительных цепей
- измерение сопротивления участков и компонентов при поиске неисправностей
- первичная проверка конденсаторов по емкости при обслуживании электроники
- сравнительная проверка транзисторов по hFE при первичной оценке
Важно знать
Прозвонку, измерение сопротивления, емкости и тест диодов выполняют только на обесточенной цепи. Перед измерением тока убедитесь, что выбран правильный режим и щуп подключен в соответствующий токовый вход - ошибка подключения чаще всего приводит к перегрузке и некорректным результатам.
Как выполнить прозвонку цепи мультиметром P9205M
Порядок действий для проверки целостности проводника, предохранителя или контакта.
- Обесточьте участок цепи и убедитесь в отсутствии напряжения.
- Подключите щупы в гнезда COM и V и установите режим прозвонки.
- Коснитесь щупами двух точек цепи и оцените индикацию целостности.
