Электромагнитные реле

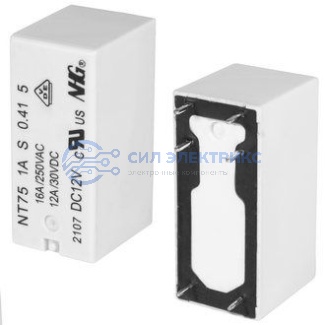

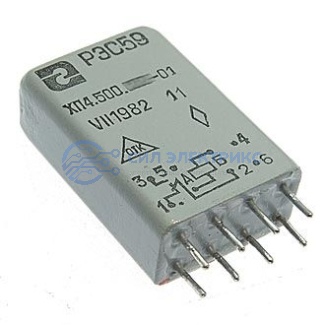

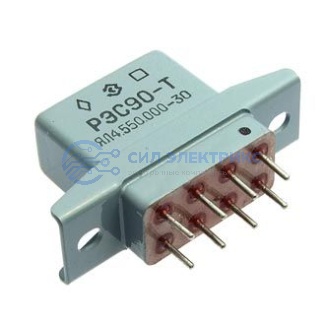

Электромагнитные реле – это коммутационные устройства, в которых контактная группа переключается под действием магнитного поля катушки. Их применяют в приборах, когда малым управляющим сигналом нужно включить, отключить или переключить другую электрическую цепь.
Для чего нужны электромагнитные реле
В электрических схемах часто требуется разделить управляющую и исполнительную части. Например, слабый сигнал от кнопки, датчика, контроллера или платы должен управлять другой цепью, где отличаются ток, напряжение или назначение нагрузки. Для такой задачи используют коммутаторы с электромагнитным принципом срабатывания.
Внутри устройства есть катушка, контактная группа. При подаче питания на катушку возникает магнитное поле, которое перемещает механический якорь, меняет положение контактов. Так цепь может замыкаться, размыкаться или переключаться без прямого соединения управляющего сигнала с нагрузкой.
При подборе электромагнитного реле важно разделять две части устройства – катушку и контактную группу. Катушка отвечает за срабатывание, а контакты работают с коммутируемой цепью. Реле может нормально включаться от нужного напряжения, но при этом не подходить по нагрузке, ресурсу или типу переключения.
Где применяются такие устройства
Коммутационные компоненты этого типа используют там, где нужно передать команду, разделить цепи или управлять нагрузкой через промежуточный элемент. Их устанавливают:
- в шкафах автоматики и управления;
- в электронных и электротехнических приборах;
- в цепях сигнализации, блокировки и контроля;
- в системах управления освещением;
- в узлах подключения датчиков и исполнительных механизмов;
- в ремонтных платах и сервисных сборках;
- в промышленных панелях управления;
- в лабораторных стендах;
- в устройствах, где требуется замена вышедшего из строя компонента.
Электромеханическое реле имеет физический ресурс срабатываний. При редком переключении это может быть не критично, но в схемах с частыми циклами нужно учитывать механический износ и ресурс контактной группы. Для постоянного и переменного тока условия коммутации также могут отличаться.
Пошаговая инструкция подбора
Чтобы корректно подобрать релейный компонент, важно проверить все ключевые параметры и подготовить данные по старому устройству:
- Определите, какую цепь должно коммутировать устройство.
- Уточните напряжение, род тока катушки.
- Проверьте тип контактной группы и количество контактов.
- Сверьте ток, напряжение подключаемой нагрузки.
- Уточните характер цепи: активная, индуктивная или сигнальная.
- Проверьте способ установки, схему выводов.
- Сравните габариты с местом монтажа.
- При замене подготовьте фото, маркировку или документацию старого компонента.
- Перед заказом уточните наличие, сроки, стоимость, возможность подбора аналога.
Какие ошибки возникают при неправильном выборе
- Неправильное напряжение катушки не позволит устройству сработать в штатном режиме.
- Перегрузка контактной группы вызывает нагрев, подгорание или отказ коммутации.
- Другая распиновка может потребовать переработки платы или проводного монтажа.
- Неподходящий тип контактов нарушает логику включения, отключения или переключения.
- Индуктивная нагрузка ускоряет износ, если контактная часть не рассчитана на такие условия.
- Крупный корпус мешает установке в прибор, колодку или существующий щит.
- Частое переключение быстрее расходует механический ресурс.
- Отсутствие сверки по документации приводит к повторной закупке и задержке ремонта.
- Формальное совпадение по названию не гарантирует совместимость с конкретной схемой.
Почему выбирают СИЛ Электрикс
При закупке реле для ремонта или сборки ошибка может проявиться только на этапе монтажа. Поэтому важна не просто поставка товара, а проверка параметров до заказа. СИЛ Электрикс помогает сопоставить маркировку, схему выводов, катушку, контактную часть с реальной задачей.
Преимущества для заказчиков:
- подбираем электромагнитное реле под логику вашей схемы;
- заменяем снятые или устаревшие модели на совместимые аналоги;
- комплектуем: реле + колодка + крепеж + клеммы;
- находим редкие позиции, доставляем по России;
- даем отсрочку до 30 дней и онлайн-статус по заказу.
Компания работает с 2009 года, помогает заказчикам закрывать как стандартные, так и нестандартные потребности в электронных компонентах, электротехнической продукции.
Как заказать электромагнитное реле
Чтобы купить коммутатор без ошибки, передайте основные параметры:
- напряжение катушки;
- род тока;
- схему контактов;
- допустимую нагрузку;
- способ монтажа;
- расположение выводов.
Специалист проверит параметры, уточнит наличие, а также сроки поставки. При необходимости предложит аналог, сопутствующее основание или другой совместимый вариант. Цена электромагнитного реле зависит от:
- производителя;
- исполнения;
- контактной группы;
- ресурса;
- условий поставки;
- доступности конкретной серии.
Закажите электромагнитные реле в СИЛ Электрикс. Инженеры сверят рабочие характеристики, предложат прямой аналог или совместимую замену, организуют поставку в любой регион РФ.
Частые вопросы
Почему реле щелкает, но цепь не переключается?
Щелчок говорит о том, что катушка сработала, но это не гарантирует исправность контактной части. Причина может быть в подгоревших контактах, неправильном подключении, отсутствии питания в коммутируемой цепи или повреждении вывода. Нужно проверять не только катушку, но и состояние цепи нагрузки.
Что делать, если маркировка на корпусе стерлась?
Нужно сфотографировать деталь, место установки, выводы и подключенные цепи. Также полезно указать, в каком устройстве стоял компонент, какую функцию он выполнял. По этим данным специалисту проще подобрать замену или предложить ближайший аналог.
Чем электромагнитное реле для платы отличается от исполнения для колодки?
Вариант для платы рассчитан на пайку в посадочное место с определенным шагом выводов. Исполнение для колодки устанавливается в подходящее основание и может заменяться без перепайки. Эти решения не стоит считать взаимозаменяемыми без проверки габаритов и распиновки.
Можно ли поставить реле с большим током контактов?
Иногда можно, но нужно проверить остальные параметры. Более высокий ток контактной группы не решает вопрос совместимости по катушке, выводам, размерам, схеме переключения. Также важно учитывать характер нагрузки, а не только номинал.
Как понять, что подгорели контакты?
Признаками могут быть нестабильное включение нагрузки, повышенное сопротивление, нагрев, следы потемнения или запах гари. В некоторых случаях катушка работает, но цепь не замыкается надежно. Проверку нужно проводить при отключенном питании, с соблюдением требований безопасности.
