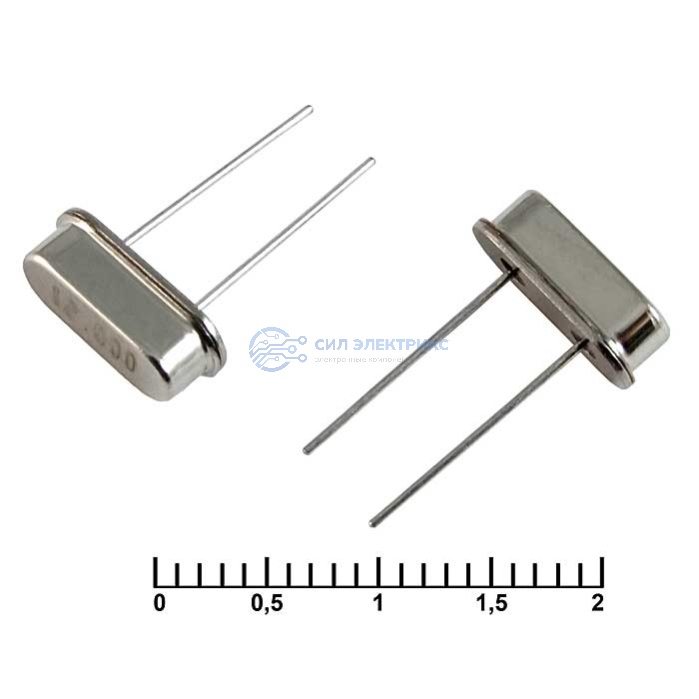

Кварцевый резонатор HC49S 12 MHz 20pF 30ppm
Бесплатная доставка до транспортной компании
Технические параметры
Высота
3,5 (корпус) мм
Ширина
макс. - 4,65 мм
Глубина
макс. -11,5 мм
Тип
Резонатор кварцевый серии HC49
Диапазон рабочих температур
-20…+70 °С
Частота
номинальная - 12,000 МГц
Способ монтажа
через отверстие
Корпус
микроминиатюрный - типоразмер S
Высота (мм)
3,5 (корпус)
Диапазон рабочих температур, °C
-20…+70 °С
Ширина (мм)
макс. - 4,65
Глубина (мм)
макс. -11,5
Характеристика
ESR max - 50 Ом
Частота, МГц
12
Емкость
нагрузочная - 20 пФ
Сопротивление изоляции, не менее
500 (при Uисп.dc=100 В) МОм
Сопротивление изоляции, МОм, не менее
500 (при Uисп.dc=100 В)
Сопротивление, Ом
ESR max - 50
Точность
настройки частоты ± 30 ppm (при T=25 °С)
Отклонение
температурная характеристика ± 30 ppm (-20…+70 °С)
Долговременная нестабильность частоты (старение)
макс. ± 3 ppm/ год
Уровень управления
(возбуждения) - не более 50 мкВт
Вес брутто
0.63
Транспортная упаковка: размер/кол-во
33.5*25*22.5/10000
Емкость, пФ
20
Стабильность частоты, ррм
± 20 (при T=25 °С)
Категория:
Наименование
HC49S 12 MHz 20pF 30ppm
Показать весь текст
Описание
Кварцевый резонатор HC49S с частотой 12 МГц и ёмкостью 20 пФ представляет собой высокоточный и стабильный электронный компонент, предназначенный для формирования и поддержания точной частоты в генераторах, фильтрах и тактовых схемах различной сложности. Точность резонатора составляет 30 ppm, что обеспечивает минимальные отклонения частоты при изменениях температуры и времени, гарантируя надежную работу и долговечность в радиочастотных и цифровых схемах. Монтаж выполнен по технологии THT (Through-Hole Technology), обеспечивающей прочное и надежное крепление на печатной плате, что важно для устойчивости к вибрациям и механическим нагрузкам.
Применение:
- Используется для формирования стабильной частоты в генераторах, тактовых устройствах и фильтрах, требующих высокой точности и надежности.
- Подходит для промышленного, бытового и специализированного радиоэлектронного оборудования с жесткими требованиями к стабильности частоты и минимальному дрейфу.
- Применяется в устройствах связи, измерительной технике, микроконтроллерах и цифровых системах, где критично поддержание стабильного сигнала.
- Обеспечивает надежную, точную и долговременную работу электронных устройств в различных условиях эксплуатации, включая перепады температуры и вибрации.
