Кварцевый резонатор HC49US 7.372800MHz 16pF 30ppm
Бесплатная доставка до транспортной компании

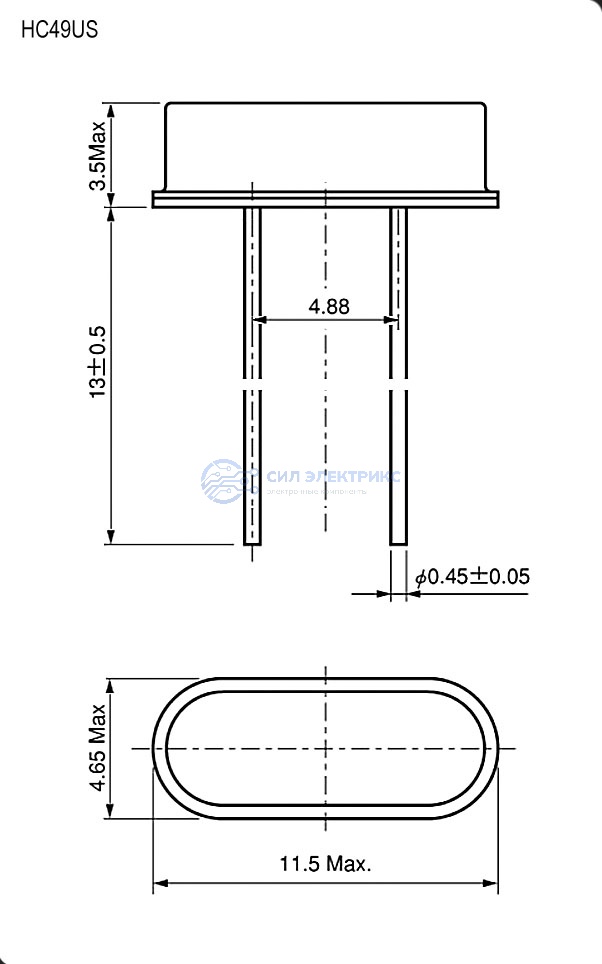

Технические параметры
Высота
3,5 (корпус) мм
Ширина
макс. - 4,65 мм
Глубина
макс. -11,5 мм
Тип
Резонатор кварцевый серии HC49
Диапазон рабочих температур
-20…+70 °С
Частота
номинальная - 7,3728 МГц
Способ монтажа
через отверстие
Корпус
миниатюрный - типоразмер US
Высота (мм)
3,5 (корпус)
Диапазон рабочих температур, °C
-20…+70 °С
Ширина (мм)
макс. - 4,65
Глубина (мм)
макс. -11,5
Частота, МГц
7,3728
Емкость
нагрузочная - 16 пФ
Сопротивление изоляции, не менее
500 (при Uисп.dc=100 В) МОм
Сопротивление изоляции, МОм, не менее
500 (при Uисп.dc=100 В)
Сопротивление, Ом
ESR max - 50
Точность
настройки частоты - 30 ppm (при T=25 °С)
Отклонение
температурная характеристика ± 30 ppm (-20…+70 °С)
Долговременная нестабильность частоты (старение)
макс. ± 5 ppm/ год
Уровень управления
(возбуждения) - не более10 мкВт
Вес брутто
0.59
Транспортная упаковка: размер/кол-во
42*28*18.5/5000
Емкость, пФ
16
Стабильность частоты, ррм
± 30 (при T=25 °С)
Категория:
Наименование
HC49US 7.372800MHz 16pF 30ppm
Показать весь текст
Описание
Кварцевый резонатор HC49US с частотой 7.372800 МГц и ёмкостью 16 пФ представляет собой высокоточный и надежный компонент, предназначенный для формирования стабильной частоты в генераторах, фильтрах и тактовых схемах с монтажом THT. Точность резонатора составляет 30 ppm, что обеспечивает минимальные отклонения частоты при изменениях температуры и времени, гарантируя долговременную и стабильную работу в радиочастотных и цифровых устройствах. Конструкция корпуса HC49US обеспечивает удобство монтажа и прочное крепление на печатной плате, что особенно важно для устойчивости к вибрациям и механическим нагрузкам.
Применение:
- Используется в генераторах, тактовых устройствах и фильтрах с высокими требованиями к точности и надежности.
- Подходит для промышленного, бытового и специализированного радиоэлектронного оборудования с минимальным дрейфом частоты.
- Применяется в телекоммуникационных системах, измерительной технике и цифровых устройствах.
- Обеспечивает надежную и долговременную работу устройств в различных условиях эксплуатации, включая перепады температуры и вибрацию.
