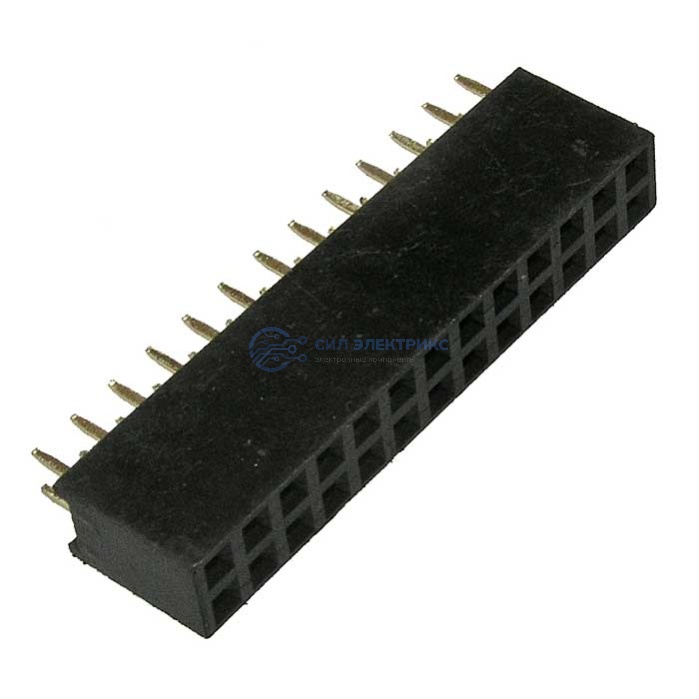

Штырь/гнездо для платы 2,54 мм PBD 26 (PBD 2x13)
Бесплатная доставка до транспортной компании
Технические параметры
Высота
8,5 (корпус) мм
Ширина
33,02 мм
Глубина
5,0
Диапазон рабочих температур
-45…+105 °С
Тип разъёма
F - гнездо
Материал корпуса
термопластик UL 94V-0
Способ монтажа
пайка в плату
Высота (мм)
8,5 (корпус)
Диапазон рабочих температур, °C
-45…+105
Ширина (мм)
33,02
Глубина (мм)
5,0
Сопротивление изоляции, не менее
1000 МОм
Сопротивление изоляции, МОм, не менее
1000
Количество контактов
26 (2х13)
Контактное сопротивление, не более
30 мОм
Контактное сопротивление, мОм, не более
30
Вес брутто
2.39
Транспортная упаковка: размер/кол-во
42*23*26/5000
Шаг контактов, мм
2,54
Категория:
Наименование
PBD 26 (PBD 2x13)
Показать весь текст
Описание
Гнездо для плат PBD 26 (PBD 2×13) — это двухрядный разъём на 26 контактов с шагом 2.54 мм, предназначенный для сквозного (THT) монтажа на печатные платы. Контакты расположены в конфигурации 2×13, что обеспечивает компактное размещение при высокой плотности соединений. Конструкция разъёма позволяет многократное подключение и отключение ответных штырьковых разъёмов без потери качества контакта. Устойчивость к вибрациям и надёжная фиксация делают эту модель подходящей для промышленных и пользовательских электронных решений.
Применение:
- Используется в контроллерах, модулях расширения, цифровых устройствах и интерфейсных схемах.
- Подходит для съёмного подключения внешних плат, кабелей и шлейфов.
- Применяется в отладке, макетировании и серийном производстве электронных устройств.
- Обеспечивает стабильную коммутацию при вибрационных и механических нагрузках.
