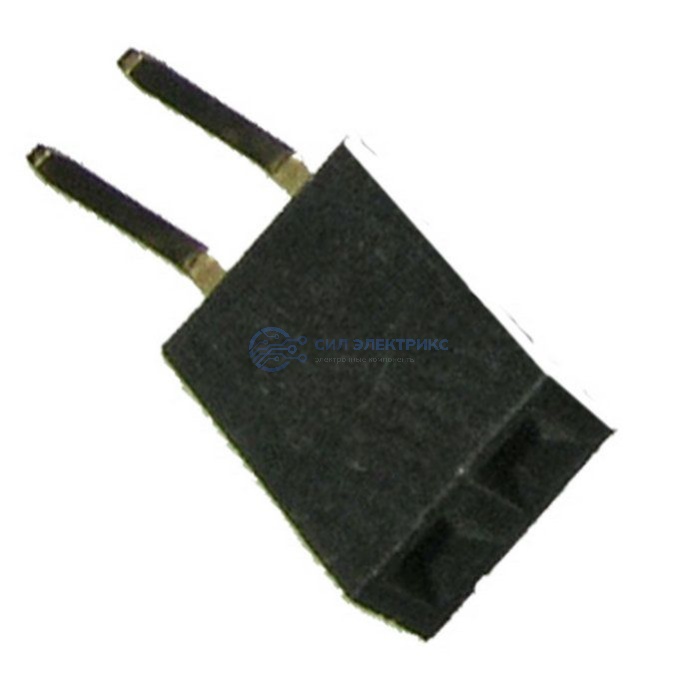

Гнездо на плату PBS-1x02R (PBS-02R)шаг 2.54 мм
Бесплатная доставка до транспортной компании
Технические параметры
Высота
8,5 (корпус) мм
Ширина
5,08 мм
Глубина
2,5 (корпус)+ 3,2 мм
Диапазон рабочих температур
-40…+105 (PBT) °С
Тип разъёма
однорядная гнездовая колодка для штырей серии PBS для плат угловая
Материал корпуса
PBT или полиэстер (UL 94V-0); standard - Nylon PA-46
Способ монтажа
пайка в плату
Высота (мм)
8,5 (корпус)
Диапазон рабочих температур, °C
-40…+105
Ширина (мм)
5,08
Глубина (мм)
2,5 (корпус)+ 3,2
Материал
PBT
Диэлектрическая прочность
1000 (50 Гц, 1 мин.) В
Сопротивление изоляции, не менее
1000 МОм
Сопротивление изоляции, МОм, не менее
1000
Диэлектрическая прочность, В
1000 (50 Гц, 1 мин.)
Количество контактов
2
Контактное сопротивление, не более
20 мОм
Контактное сопротивление, мОм, не более
20
Вес брутто
0.23
Транспортная упаковка: размер/кол-во
28.5*21*19/10000
Шаг контактов, мм
2,54
Категория:
Наименование
PBS-1x02R (PBS-02R)шаг 2.54 мм
Показать весь текст
Описание
Гнездо для плат PBS-1×02R (PBS-02R) — это угловой однорядный разъём с двумя контактами и шагом 2.54 мм, предназначенный для горизонтального (углового) монтажа на печатную плату. Благодаря боковому выводу, разъём удобен в случаях, когда вертикальное подключение невозможно или ограничено по высоте. Контакты обладают высокой механической прочностью и стойкостью к окислению. Гнездо PBS-02R идеально подходит для использования в корпусах с жёсткими габаритными ограничениями, обеспечивая удобный доступ к соединению сбоку.
Применение:
- Используется в компактной электронике, приборах управления и интерфейсных узлах.
- Подходит для горизонтального подключения проводников или модулей.
- Применяется в условиях ограниченного вертикального пространства внутри корпуса устройства.
- Обеспечивает надёжную и удобную коммутацию при боковом размещении компонентов.
