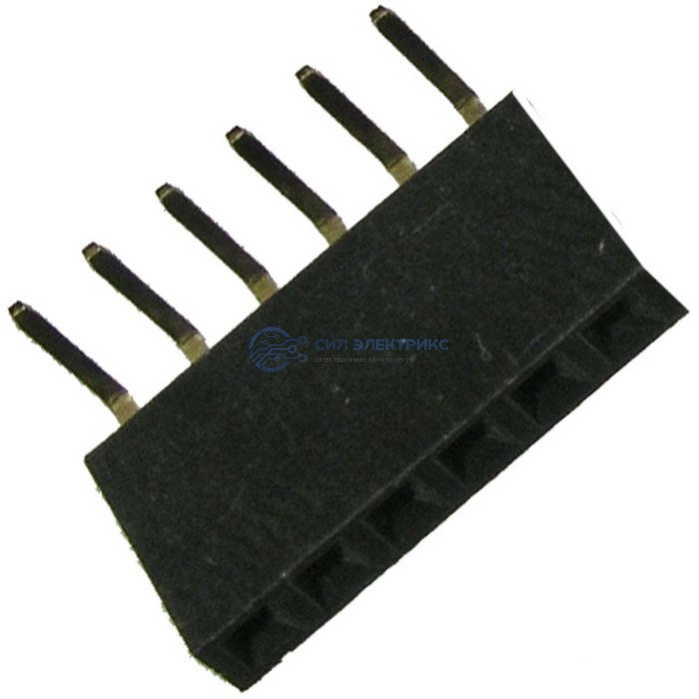

PBS-1x06R (PBS-06R)шаг 2.54 мм
Бесплатная доставка до транспортной компании
Технические параметры
Высота
8,5 (корпус) мм
Ширина
15,24 мм
Глубина
2,5 (корпус)+ 3,2 мм
Диапазон рабочих температур
-40…+105 (PBT) °С
Тип разъёма
однорядная гнездовая колодка для штырей серии PBS для плат угловая
Материал корпуса
PBT или полиэстер (UL 94V-0); standard - Nylon PA-46
Способ монтажа
пайка в плату
Высота (мм)
8,5 (корпус)
Диапазон рабочих температур, °C
-40…+105
Ширина (мм)
15,24
Глубина (мм)
2,5 (корпус)+ 3,2
Материал
PBT
Диэлектрическая прочность
1000 (50 Гц, 1 мин.) В
Сопротивление изоляции, не менее
1000 МОм
Сопротивление изоляции, МОм, не менее
1000
Диэлектрическая прочность, В
1000 (50 Гц, 1 мин.)
Количество контактов
6
Контактное сопротивление, не более
20 мОм
Контактное сопротивление, мОм, не более
20
Вес брутто
0.63
Транспортная упаковка: размер/кол-во
42*28*23.5/5000
Шаг контактов, мм
2,54
Категория:
Наименование
PBS-1x06R (PBS-06R)шаг 2.54 мм
Показать весь текст
Описание
Гнездо для плат PBS-1×06R (PBS-06R) — это угловой однорядный разъём с шестью контактами и шагом 2.54 мм, предназначенный для горизонтального (углового) монтажа на печатные платы. Благодаря боковому выводу, разъём удобен в конструкциях с ограниченной высотой корпуса или при необходимости бокового подключения. Контакты покрыты антикоррозийным слоем и обеспечивают надёжное соединение с ответными штырьковыми разъёмами. Модель применяется как в прототипировании, так и в серийных изделиях, где требуется удобный боковой доступ к соединению.
Применение:
- Используется в корпусах с ограниченной высотой или при необходимости горизонтального подключения.
- Применяется в интерфейсных модулях, контроллерах и распределительных платах.
- Подходит для подключения кабелей, шлейфов, периферийных устройств.
- Эффективен в условиях вибраций и многократных подключений.
