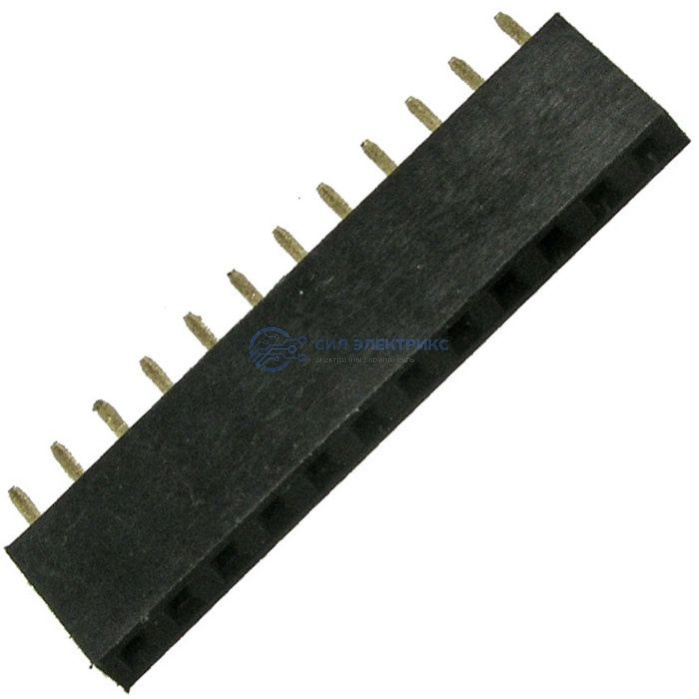

Гнездо на плату PBS-1x12 (PBS-12) шаг 2.54 мм
Бесплатная доставка до транспортной компании
Технические параметры
Высота
8,5 (корпус) мм
Ширина
30,48 мм
Глубина
2,5 мм
Диапазон рабочих температур
-40…+105 (PBT) °С
Тип разъёма
однорядная гнездовая колодка для штырей серии PBS для плат прямая
Материал корпуса
PBT или полиэстер (UL 94V-0); standard - Nylon PA-46
Способ монтажа
пайка в плату
Высота (мм)
8,5 (корпус)
Диапазон рабочих температур, °C
-40…+105
Ширина (мм)
30,48
Глубина (мм)
2,5
Материал
PBT
Диэлектрическая прочность
1000 (50 Гц, 1 мин.) В
Сопротивление изоляции, не менее
1000 МОм
Сопротивление изоляции, МОм, не менее
1000
Диэлектрическая прочность, В
1000 (50 Гц, 1 мин.)
Количество контактов
12
Контактное сопротивление, не более
20 мОм
Контактное сопротивление, мОм, не более
20
Вес брутто
1.09
Транспортная упаковка: размер/кол-во
43*26*23/10000
Шаг контактов, мм
2,54
Категория:
Наименование
PBS-1x12 (PBS-12) шаг 2.54 мм
Показать весь текст
Описание
Гнездо для плат PBS-1×12 (PBS-12) — это прямой однорядный разъём с 12 контактами и шагом 2.54 мм, предназначенный для пайки на печатную плату. Конструкция обеспечивает простоту монтажа и надёжную фиксацию контактной группы. Контакты покрыты защитным слоем, устойчивым к коррозии и износу, что гарантирует стабильную передачу сигнала даже при многократных подключениях. Разъём используется в системах управления, цифровых устройствах и разработке прототипов.
Применение:
- Идеален для соединения интерфейсных линий, управляющих сигналов и питания.
- Применяется в модулях ввода-вывода, микроконтроллерных схемах и периферийных устройствах.
- Используется в макетных, учебных и серийных проектах.
- Обеспечивает надёжную и компактную коммутацию в системах с высокой плотностью монтажа.
