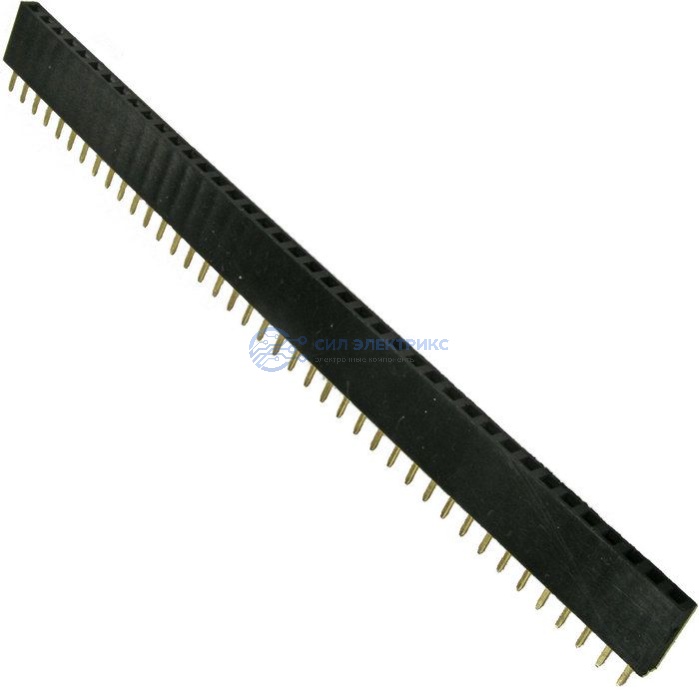

Гнездо на плату PBS-1x40 (PBS-40) шаг 2.54 мм
Технические параметры
Высота
8,5 (корпус) мм
Ширина
101,6 мм
Глубина
2,5
Диапазон рабочих температур
-40…+105 (PBT) °С
Тип разъёма
однорядная гнездовая колодка для штырей серии PBS для плат прямая
Материал корпуса
PBT или полиэстер (UL 94V-0); standard - Nylon PA-46
Способ монтажа
пайка в плату
Высота (мм)
8,5 (корпус)
Диапазон рабочих температур, °C
-40…+105
Ширина (мм)
101,6
Глубина (мм)
2,5
Материал
PBT
Диэлектрическая прочность
1000 (50 Гц, 1 мин.) В
Сопротивление изоляции, не менее
1000 МОм
Сопротивление изоляции, МОм, не менее
1000
Диэлектрическая прочность, В
1000 (50 Гц, 1 мин.)
Количество контактов
40
Контактное сопротивление, не более
20 мОм
Контактное сопротивление, мОм, не более
20
Вес брутто
3.47
Транспортная упаковка: размер/кол-во
48*32*27/5760
Шаг контактов, мм
2,54
Категория:
Наименование
PBS-1x40 (PBS-40) шаг 2.54 мм
Показать весь текст
Описание
Гнездо для плат PBS-1×40 (PBS-40) — это однорядный прямой разъём с 40 контактами и стандартным шагом 2.54 мм, предназначенный для сквозного монтажа на печатные платы. Благодаря большому количеству контактов, гнездо позволяет организовать высокоёмкое подключение при сохранении компактного размещения на плате. Контакты обеспечивают надёжный контакт даже при многократной коммутации. Износостойкие материалы и точная геометрия делают этот разъём удобным для серийного производства и сложных электронных систем с высокой плотностью соединений.
Применение:
- Используется в микроконтроллерных платах, многоканальных интерфейсах, вычислительных системах.
- Подходит для подключения шлейфов, дисплеев, модулей ввода-вывода и системных шин.
- Применяется в телекоммуникационной, промышленной и измерительной аппаратуре.
- Обеспечивает надёжное соединение при высокой нагрузке на контактную группу.
