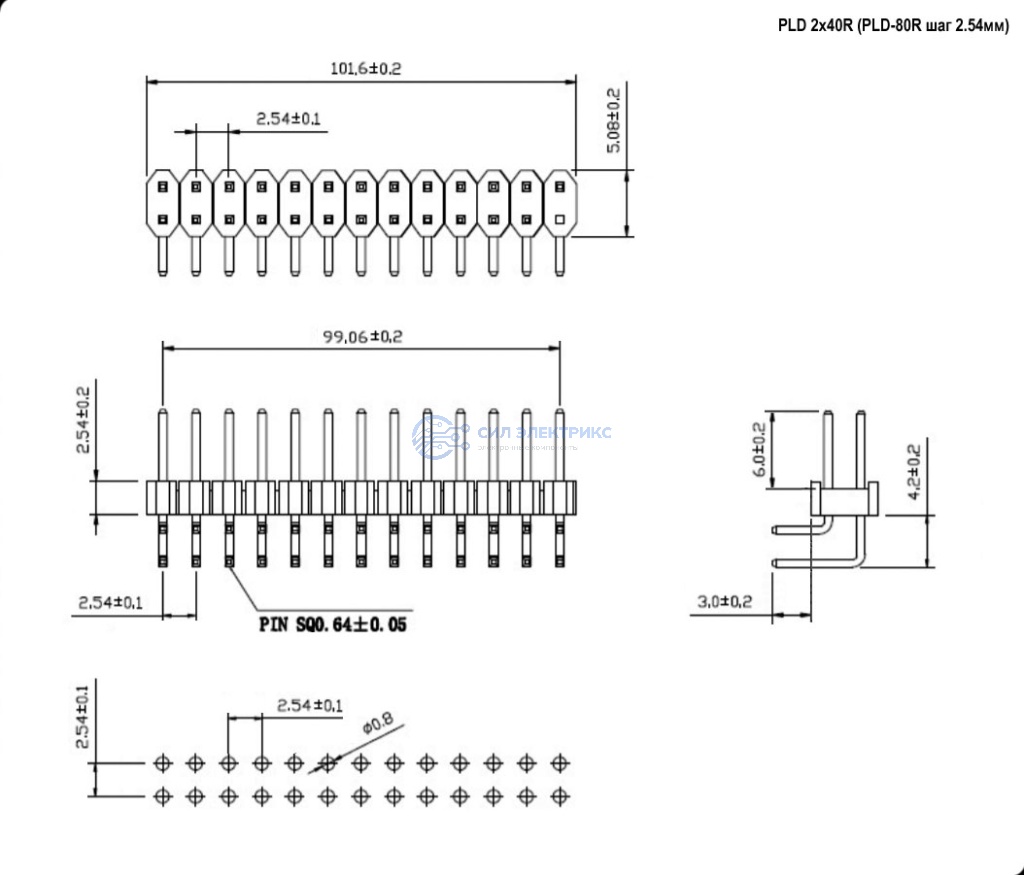

PLD 2x40R (PLD-80R шаг 2.54мм)
Производитель:
SZC
Бесплатная доставка до транспортной компании
Технические параметры
Высота
8,08 мм
Ширина
101,6 мм
Глубина
12,74 мм
Диапазон рабочих температур
-40 …+105 °С
Тип разъёма
М - вилка, тип R (угловая)
Номинальный ток
3 А
Материал корпуса
PBT (UL 94 V-0)
Способ монтажа
пайка в плату
Высота (мм)
8,08
Диапазон рабочих температур, °C
-40 …+105
Ширина (мм)
101,6
Глубина (мм)
12,74
Диэлектрическая прочность
500 (50 Гц, 1 мин.) В
Номинальный ток, А
3
Сопротивление изоляции, не менее
1000 МОм
Сопротивление изоляции, МОм, не менее
1000
Диэлектрическая прочность, В
500 (50 Гц, 1 мин.)
Количество контактов
80 (2х40)
Контактное сопротивление, не более
20 мОм
Контактное сопротивление, мОм, не более
20
Вес брутто
5.61
Транспортная упаковка: размер/кол-во
48*32*22.5/5000
Шаг контактов, мм
2,54
Категория:
Наименование
PLD 2x40R (PLD-80R шаг 2.54мм)
Показать весь текст
Описание

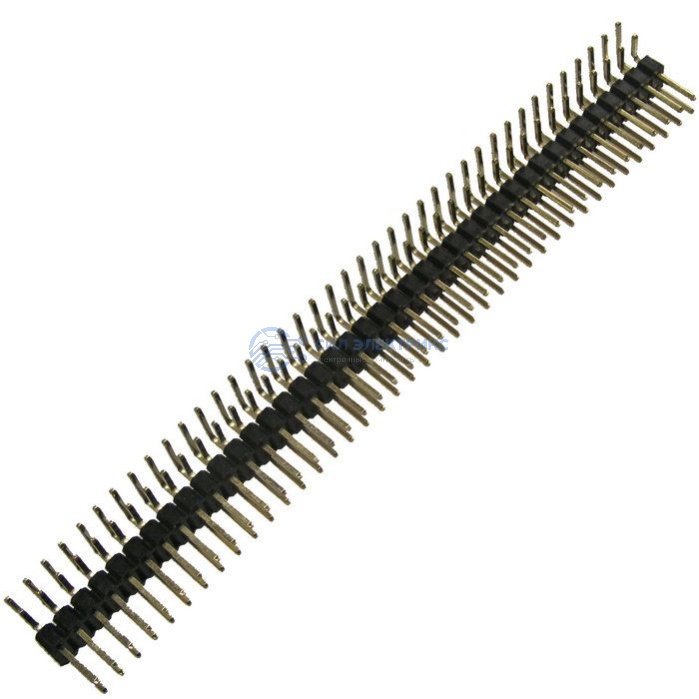

Гнездо для плат PLD 2×40R (PLD-80R) — это угловой двухрядный разъём на 80 контактов (конфигурация 2×40) с шагом 2.54 мм, предназначенный для горизонтального (бокового) монтажа на печатную плату. Конструкция обеспечивает плотное подключение в условиях ограниченного пространства по высоте. Контакты выполнены из токопроводящего материала с антикоррозийным покрытием, что гарантирует стабильную работу при многократной коммутации. Разъём широко используется в системах с большим количеством управляющих и сигнальных линий, где требуется высокая плотность подключения при боковом доступе.
Применение:
- Используется в вычислительных системах, промышленных контроллерах и телекоммуникационных устройствах.
- Идеален для подключения многожильных шлейфов и внешних модулей с горизонтальным расположением.
- Применяется в условиях ограниченного пространства, где вертикальное подключение невозможно.
- Обеспечивает надёжную работу при вибрациях, частых подключениях и плотной компоновке.
