Кожух Harting 6B, IP65 Han M Base Panel (Артикул 09370060301) – Основа Надежных Промышленных Соединений

В контексте современных промышленных систем, где надежность, долговечность и безопасность электрических соединений имеют критическое значение, выбор адекватных компонентов для инфраструктуры передачи данных и энергии является фундаментальным аспектом проектирования. Одним из ключевых элементов, обеспечивающих защиту и функциональность промышленных разъемов, является корпус или кожух. Данная статья представляет собой академический обзор кожуха Harting 6B, IP65 Han M Base Panel, имеющего артикул 09370060301. Целью исследования является глубокий анализ технических характеристик, конструктивных особенностей и функциональной значимости данного компонента в промышленных приложениях. Особое внимание будет уделено его роли в формировании надежного разъема Harting 09370060301, способного выдерживать экстремальные условия эксплуатации.

I. Номенклатура и Классификация Продукта

Полное наименование продукта – Кожух Harting 6B, IP65 Han M Base Panel, артикул 09370060301 – несет в себе исчерпывающую информацию о его технических параметрах и назначении.

• Harting: Производитель, немецкая компания, являющаяся мировым лидером в области промышленных соединителей. Ее продукция известна высоким качеством и соответствием международным стандартам.
• Han®: Семейство промышленных разъемов Harting, которое стало де-факто отраслевым стандартом благодаря своей модульности и надежности.
• 6B: Обозначение типоразмера корпуса, указывающее на его физические габариты и количество контактных элементов, которые он может вместить. В данном случае, "6B" соответствует определенному стандартному размеру, допускающему размещение различных типов вставных элементов (инсертов) в рамках серии Han®.
• IP65: Класс защиты от проникновения твердых частиц и воды (Ingress Protection).
* 6: Первая цифра обозначает уровень защиты от твердых частиц, где "6" означает полную защиту от пыли. Пыль не может попасть внутрь корпуса.
* 5: Вторая цифра обозначает уровень защиты от воды, где "5" означает защиту от струй воды с любого направления. Это гарантирует, что даже при воздействии мощных водяных струй электрические компоненты внутри останутся защищенными.
• Han M: Относится к серии Han-Modular®, подчеркивая модульный характер внутренней компоновки. Данный кожух предназначен для использования с модульными вставками Han-Modular®, позволяющими комбинировать различные типы контактов (силовые, сигнальные, оптические, пневматические) в одном разъеме.
• Base Panel: Указывает на тип монтажа. "Base Panel" означает, что данный кожух предназначен для крепления на панель оборудования, то есть он является частью стационарной установки, обеспечивая точку подключения для соответствующего ответного (кабельного) разъема.
• 09370060301: Уникальный артикул Harting, позволяющий однозначно идентифицировать данный продукт в номенклатуре производителя. Он является ключом для заказа, получения технической документации и обеспечения совместимости.

Таким образом, кожух Harting 09370060301 представляет собой пыле- и водонепроницаемый корпус стандартного размера "6B", предназначенный для монтажа на панель и совместимый с модульными вставками серии Han-Modular®, формируя собой важнейшую часть разъема Harting 09370060301.

II. Архитектурные Особенности и Материаловедение

Конструкция кожуха Harting 6B Han M Base Panel тщательно продумана для обеспечения максимальной прочности и долговечности в суровых промышленных условиях.

2.1. Материалы Конструкции

Основным материалом для изготовления данного кожуха является высококачественный литой алюминиевый сплав (die-cast aluminium). Выбор этого материала обусловлен несколькими критическими преимуществами:

• Высокая механическая прочность: Алюминиевый сплав обеспечивает превосходную устойчивость к ударным нагрузкам, вибрации и деформации, что характерно для промышленной среды.
• Коррозионная стойкость: Литой алюминий по своей природе обладает хорошей устойчивостью к коррозии, которая дополнительно усиливается за счет специализированного покрытия.
• Легкость: Относительно низкий удельный вес алюминия минимизирует общую массу оборудования, что важно для многих приложений.
• Электромагнитная совместимость (ЭМС): Металлический корпус обеспечивает эффективное экранирование от электромагнитных помех, что критически важно для защиты чувствительных электронных компонентов, размещенных внутри разъема Harting 09370060301.

Поверхность корпуса часто обрабатывается порошковым покрытием (powder coating), что дополнительно улучшает его эстетические свойства, повышает стойкость к химически агрессивным средам и механическому истиранию.

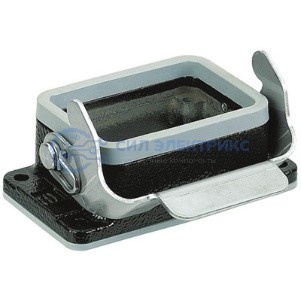

2.2. Конструктивные Элементы

Кожух Harting 09370060301 имеет ряд характерных конструктивных элементов:

• Герметизирующая прокладка: Встроенная или устанавливаемая прокладка из эластомерного материала (например, NBR или EPDM) обеспечивает надежную герметизацию между базовым кожухом и ответным кабельным кожухом, а также между корпусом и монтажной панелью, что критически важно для достижения класса защиты IP65.
• Монтажные отверстия: Расположенные по периметру фланца, эти отверстия предназначены для крепления кожуха к монтажной панели с помощью винтов, обеспечивая прочное и стабильное соединение.
• Каналы для кабельных вводов: Хотя сам базовый кожух предназначен для монтажа на панель и не имеет кабельных вводов, его геометрия и система крепления предусматривают интеграцию с кабельным кожухом, который будет содержать соответствующие герметичные кабельные вводы.
• Механизм фиксации: Кожух совместим с различными системами фиксации, чаще всего это рычажные механизмы Han-Easy Lock® или аналогичные, обеспечивающие быстрое и надежное соединение/разъединение с ответной частью разъема. Эти механизмы гарантируют постоянное и равномерное прижимное усилие для поддержания герметичности.

III. Эксплуатационные Параметры и Класс Защиты IP65

Детальное рассмотрение эксплуатационных параметров кожуха Harting 09370060301 подтверждает его пригодность для самых требовательных промышленных условий.

3.1. Класс Защиты IP65

Как уже упоминалось, класс IP65 является одним из ключевых преимуществ данного кожуха:

• Защита от пыли (IP6x): Полная защита от проникновения пыли гарантирует, что внутренние электрические контакты и изоляционные материалы не будут подвергаться абразивному износу или снижению диэлектрической прочности из-за накопления мелких частиц. Это жизненно важно для поддержания стабильности электрических характеристик на протяжении всего срока службы разъема Harting 09370060301.
• Защита от воды (IPx5): Защита от струй воды позволяет использовать разъем в условиях, где возможно воздействие водяных брызг, дождей или струй воды при уборке оборудования. Это делает его идеальным для пищевой промышленности, моек, наружных установок и других влажных сред.

3.2. Температурный Диапазон

Типичный рабочий температурный диапазон для алюминиевых корпусов Harting составляет от -40°C до +125°C. Этот широкий диапазон обеспечивает надежную работу как в условиях низких температур (например, в холодильных камерах или на открытом воздухе в зимний период), так и при высоких температурах (например, вблизи нагревательного оборудования или в условиях прямого солнечного излучения). Стабильность материалов и герметизирующих элементов в таких условиях критически важна для долговечности.

3.3. Механическая Устойчивость

Благодаря конструкции из литого алюминия, кожух обладает высокой устойчивостью к:

• Вибрации: Разработан для противостояния постоянным вибрационным нагрузкам, предотвращая ослабление соединений.
• Ударам: Способен выдерживать механические удары, защищая внутренние компоненты от повреждений.
• Абразивному Износу: Порошковое покрытие обеспечивает дополнительную защиту от истирания в агрессивных средах.

IV. Механизм Соединения и Монтажные Аспекты

Интеграция кожуха Harting 09370060301 в систему промышленных соединений требует понимания его взаимодействия с другими компонентами.

4.1. Совместимость с Модульными Вставками Han-Modular®

Обозначение "Han M" (Han-Modular®) является ключевым. Данный базовый кожух разработан для размещения стандартных модульных рамок Han-Modular®, в которые, в свою очередь, устанавливаются отдельные модули (инсерты). Это могут быть модули для:

• Силовых контактов (высокие токи)
• Сигнальных контактов (низкие токи, данные)
• Пневматических соединений
• Оптоволоконных соединений
• Коаксиальных контактов
• Специализированных интерфейсов

Такая модульность предоставляет инженерам беспрецедентную гибкость в конфигурировании разъема Harting 09370060301 под конкретные нужды проекта, позволяя создавать многофункциональные соединения, передающие различные типы сред через один компактный интерфейс.

4.2. Процесс Монтажа на Панель

Монтаж кожуха Harting 6B Base Panel осуществляется на плоскую поверхность панели оборудования. Для этого требуется подготовить стандартное прямоугольное вырезное отверстие (panel cut-out) соответствующих размеров (для типоразмера 6B) и разметить отверстия для крепежных винтов. После установки кожуха, он фиксируется винтами, а герметизирующая прокладка обеспечивает надежное уплотнение между фланцем кожуха и панелью. Этот метод монтажа обеспечивает стационарную и прочную точку подключения, минимизируя нагрузку на кабели и внутренние соединения оборудования.

V. Область Применения и Функциональная Значимость

Функциональная значимость кожуха Harting 09370060301 неразрывно связана с его способностью обеспечивать надежную и безопасную коммутацию в самых требовательных промышленных условиях.

5.1. Типовые Области Применения

• Автоматизация и Робототехника: Подключение датчиков, исполнительных механизмов, сервоприводов и систем управления в сборочных линиях, роботах и конвейерных системах.
• Машиностроение: В качестве интерфейса для подключения модулей и подсистем в станочном оборудовании, упаковочных машинах, текстильном оборудовании.
• Транспорт: Железнодорожный транспорт (поезда, локомотивы, инфраструктура), морские суда, специальная техника, где требуется устойчивость к вибрации, влаге и перепадам температур.
• Энергетика: Системы управления ветряными турбинами, солнечными панелями, распределительными устройствами, а также оборудованием для нефтегазовой отрасли.
• Пищевая Промышленность: В условиях регулярной мойки и высоких требований к гигиене, класс IP65 обеспечивает надежную защиту.
• Строительная Техника: Подключение различных электрических систем на тяжелой строительной технике, работающей в условиях пыли и влаги.

5.2. Функциональная Значимость

Кожух Harting 6B, IP65 Han M Base Panel является критически важным элементом, поскольку он:

• Защищает электрические соединения: От механических повреждений, пыли, влаги, химикатов и экстремальных температур.
• Обеспечивает модульность: Позволяет гибко конфигурировать разъемы, сокращая количество необходимых соединений и упрощая проводку.
• Повышает надежность системы: Минимизирует риск отказов из-за внешних факторов, увеличивает время безотказной работы оборудования.
• Упрощает обслуживание: Модульная конструкция и стандартизированные размеры облегчают замену или модификацию отдельных частей разъема.
• Гарантирует долговечность: Благодаря использованию прочных материалов и тщательно продуманной конструкции, разъем Harting 09370060301 способен функционировать десятилетиями.

VI. Преимущества и Вызовы

6.1. Преимущества

• Высочайшая степень защиты: IP65 гарантирует надежную работу в самых агрессивных средах.
• Исключительная механическая прочность: Литой алюминиевый корпус выдерживает значительные нагрузки.
• Модульность Han-Modular®: Непревзойденная гибкость в создании индивидуальных конфигураций разъемов.
• Долговечность и надежность: Продукция Harting известна своим долгим сроком службы.
