Как определить фазу и ноль мультиметром
Определить мультиметром фазу и ноль – базовая задача при замене розетки, выключателя, светильника или проверке электрической линии. Цвет изоляции, старые маркировки не гарантируют правильность, поэтому безопаснее опираться на измерения приборов. В статье расскажем, как найти L (фаза) и N (ноль) с помощью мультиметра – с разбором показаний, типовых ошибок, проверок заземления.
Самая частая ошибка при определении L и N - измерять в неверном режиме или путать ноль с защитным проводником. Надежная схема проверки всегда включает три измерения: фаза - ноль, фаза - земля (PE), ноль - земля. Так вы проверяете корректность заземления, отсутствие опасных перепутываний.
Что такое фаза, ноль, земля
Фаза (L) - проводник, на котором присутствует потенциал сети. Ноль (N) - нейтраль, обычно близкая к потенциалу земли, но это не одно и то же, что защитный проводник. Земля (PE) - защитное заземление, предназначено для безопасности и срабатывания защиты при авариях.
Путают их по нескольким причинам:
- Цвет проводов в старой проводке может не соответствовать современным правилам.
- Соединения в коробках иногда выполнялись без аккуратной маркировки, а в некоторых зданиях встречаются ошибки подключения N, PE.
Поэтому корректное определение лучше выполнять мультиметром.
Номинальное напряжение низковольтной сети по современным стандартам - 230 В, а на практике показатель может заметно отличаться из-за допустимых отклонений качества электроэнергии.
Подготовка к проверке
Проверьте мультиметр и щупы
- Осмотрите щуп: изоляция целая, без трещин, наконечники не болтаются.
- Убедитесь, что он подключаются в правильные гнезда: обычно COM и VΩ (вход для напряжения/сопротивления).
- Проверьте работу прибора на заведомо известной точке, например на розетке, где вы уверены, что сеть исправна.
Все проверки выполняйте аккуратно: касайтесь измерительными наконечниками только нужных точек, не держитесь за оголенный металл, не меняйте выбранную настройку, пока они подключены к цепи.
Какой режим выбрать на приборе
- Для поиска фазного проводника и нулевого проводника нужен режим измерения переменного напряжения. - AC V.
- Если мультиметр с ручным выбором предела - начните с максимального диапазона по AC (например 750 В), затем при необходимости снижайте.
- Не используйте режим измерения тока (A, mA) и не переставляйте щуп в гнездо 10A - это частая причина ошибки и риска короткого замыкания.
Измерения в розетке и коробке выполняют только в положении AC V и с щупами в гнездах COM и VΩ. Не касайтесь руками металла контактных частей.Если вы измеряли ток или выполняли прозвонку, перед проверкой фазного проводника обязательно верните провод в гнездо VΩ и перепроверьте режим. Если есть индикаторная отвертка, используйте ее только как быстрый ориентир, но окончательный вывод делайте по показаниям мультиметра.
Как мультиметром определить фазу и ноль в розетке
Надежная схема определения - это три измерения: L-N, L-PE, N-PE. Так вы проверяете, что заземление работает и ноль не перепутан с землей.
Порядок измерения в розетке для определения фазы, нуля и проверки заземления.
- Выберите функцию измерения переменного напряжения (AC V). При ручном диапазоне начните с максимального предела по AC.
- Подключите черный щуп в COM, красный - в VΩ. Держитесь только за изолированные части.
- Измерьте разность потенциалов между двумя силовыми контактами розетки. Полученное значение, близкое к параметрам сети, указывает на пару L-N.
- Определите контакт земли (PE) - это защитные боковые контакты или отдельный контакт заземления.Измерьте величину между каждым силовым контактом и PE: где показатель близок к сетевому уровню – там L.
- Измерьте N-PE: значение обычно близко к нулю или составляет единицы вольт. Если оно сопоставимо с L-PE, есть риск перепутывания проводников и нужна диагностика электриком.
Как мультиметром найти фазу и ноль в двух проводах и распределительной коробке
В кабеле с двумя жилами (без PE) задача сводится к определению фазного проводника. Делайте измерение в режиме AC V, выбирая в качестве опорной точки известный ноль/землю только если вы уверены в их корректности. В коробках и светильниках чаще встречаются скрутки, переходные контакты и неверные соединения, поэтому полезно сначала визуально понять схему, а затем проверить напряжения по точкам.
- Если в коробке есть PE, используйте измерение L–PE для надежного определения фазного потенциала.
- Если PE отсутствует, сравните измерения относительно известного нуля (N), но помните: при ошибках в проводке этот способ может дать ложный вывод.
- Если показания скачут, проверьте качество контакта щупа, состояние клемм и наличие нагрузки, влияющей на потенциалы.
Таблица: какие значения ждать при проверке фазы, нуля и земли
| Пара точек измерения | Ориентир по измеряемому значению | Что это значит |
|---|---|---|
| L - N | Близко к напряжению сети (обычно около 230 В) | Это рабочая пара фаза - ноль |
| L - PE | Близко к напряжению сети | Подтверждает, что это фаза (L) и PE присутствует |
| N - PE | Обычно около 0 В или единицы вольт | Косвенно подтверждает нейтраль (N) и работоспособность PE, но возможны небольшие значения из-за нагрузки и падений |
Типовые ошибки при определении фазы и нуля и как их исправить
| Ошибка | Как проявляется | Как исправить |
|---|---|---|
| Выбран режим DC вместо AC | Показания близки к нулю или неадекватны – фазный провод не определяется. | Переведите прибор в положение измерения переменного напряжения (AC V) и повторите измерение |
| Красный щуп вставлен в гнездо 10A или mA | Риск КЗ, срабатывание автомата, повреждение прибора | Верните измерительный наконечник в VΩ и убедитесь, что измеряете именно электрический потенциал, а не ток или сопротивление. |
| Недостаточный диапазон при ручном выборе | Перегруз, индикация ошибки, нестабильные показания | Начните с максимального предела по AC, затем снижайте диапазон |
| Плохой контакт щупа с клеммой или контактом | Скачущие значения, ложные выводы | Обеспечьте надежный контакт: проверьте измерительные провода и клеммы, исключите наличие окислов. |
| Путаница N и PE в проводке | N-PE показывает заметное напряжение, результаты противоречат логике | Не делайте выводы по одному измерению, выполните L-N, L-PE, N-PE и при сомнениях вызывайте специалиста |
Практический ориентир: при номинале 230 В в бытовой сети часто применяют допуск по напряжению порядка +/-10%. Это помогает понять, что показания мультиметра могут быть не ровно 220 или 230, а выше или ниже - и это не всегда означает неисправность.

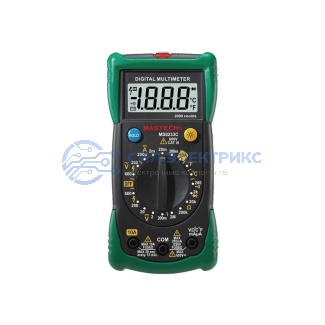

Мультиметры для определения фазы и нуля
Достаточно стабильного измерения переменного потенциала и исправных измерительных проводов. Если прибор с ручным выбором предела, важно, чтобы был диапазон AC до 750 В и понятная коммутация входов.
FAQ
Как мультиметром найти фазу в розетке?
Поставьте режим AC V, измерьте относительно контакта земли (PE): где V близко к сетевому, там L. Для проверки выполните также L-N и N-PE.
Как узнать где фаза а где ноль мультиметром, если нет заземления?
В двухпроводной линии без PE надежнее определить именно фазный проводник, сравнивая напряжение относительно известного нуля только при уверенности в корректности подключения. Если уверенности нет, безопаснее вызвать специалиста.
Почему мультиметром показывается напряжение между нулем и землей?
Возможно из-за падений на проводниках под нагрузкой, особенностей распределения нейтрали и контактов. Если значение заметное и результаты противоречат логике, это повод проверить соединения и схему заземления.
Можно ли определить L и N индикаторной отверткой?
Ориентировочно, да. Но она не показывает корректность нуля и заземления. Надежнее использовать мультиметр.
Как проверить мультиметром фазу и ноль и не сжечь прибор?
Используйте измерение переменного напряжения: вставляйте измерительные провода в гнезда COM и VΩ, начинайте с максимального диапазона по AC при ручном выборе и не переключайте настройки, пока измерительные наконечники подключены к точкам под напряжением.
