Проверка электронных компонентов мультиметром: пошаговая проверка радиодеталей
Проверка электронных компонентов мультиметром помогает обнаружить обрыв, короткое замыкание и заметное отклонение параметров радиодеталей. Устройство отключают от питания, проводят тестирование детали. При спорных данных элемент оценивают вне платы.
Какие радиодетали можно диагностировать мультиметром
Цифровой тестер измеряет сопротивление, напряжение, ток. Во многих моделях есть:
- прозвонка;
- контроль диодов;
- определение емкости.
Микросхемы, а также сложные модули оценивают только с учетом схемы и даташита. Проверка радиокомпонентов мультиметром наиболее информативна для:
- резисторов;
- диодов;
- транзисторов;
- предохранителей;
- обмоток.
Подготовка к работе
Перед началом:
- отключите устройство от питания;
- убедитесь, что на плате отсутствует напряжение;
- учитывайте остаточный заряд конденсаторов;
- осмотрите детали, дорожки, пайку;
- убедитесь в исправности щупов;
- выберите подходящую функцию.
Сопротивление, целостность цепи и полупроводниковые переходы оценивают на обесточенной плате. Конденсатор перед контролем емкости должен быть разряжен.
Пошаговое тестирование электронных компонентов мультиметром
Для проверки электронных компонентов мультиметром важно соблюдать последовательность диагностики и учитывать особенности конкретной детали:
- Отключите устройство от питания и осмотрите плату. Потемнение, трещины и поврежденная пайка помогают определить участок поиска.
- Уточните тип, маркировку, а также распиновку подозрительной детали.
- Выберите подходящую функцию мультиметра: сопротивление, прозвонку, контроль диодов или емкость.
- Выполните первичный замер на плате, сопоставьте данные с номиналом, схемой или даташитом.
- Если соседние цепи искажают результат, отсоедините один вывод, повторите диагностику вне схемы.
Поиск неисправных компонентов мультиметром нельзя строить на одном случайном значении. Нужно учитывать допуск, сопротивление щупов и параллельные ветви.
Как проверить основные радиодетали
- Резистор: измерьте сопротивление, сравните результат с номиналом. Обрыв, значение около нуля или значительное отклонение могут указывать на неисправность.
- Диод: используйте функцию контроля диодов, поменяйте полярность щупов. Исправная деталь обычно проводит ток только в одном направлении.
- Транзистор: уточните распиновку, оцените переходы база–эмиттер и база-коллектор. Замыкание между выводами или отсутствие ожидаемых переходов говорит о вероятном повреждении.
- Конденсатор: при наличии нужной функции измерьте емкость, сравните ее с номиналом. Обычный тестер может не выявить повышенное ESR.
- Предохранитель, катушка или дорожка: используйте прозвонку или сопротивление. Отсутствие проводимости может означать обрыв, повреждение дорожки или дефект пайки.
Проверка на плате и после выпаивания
Проверка компонентов с помощью мультиметра без демонтажа экономит время, но не всегда дает точный ответ. На данные воздействуют:
- параллельные резисторы;
- диодные переходы;
- обмотки.
Если значение не соответствует ожидаемому, изучите схему, отсоедините один вывод подозрительной детали.
Выпаивать все элементы подряд не нужно. Сначала локализуют неисправный участок, затем уточняют параметры радиодеталей.
Как определить неисправный компонент
На вероятную поломку указывают:
- обрыв;
- короткое замыкание;
- заметное отклонение параметров;
- одинаковая проводимость полупроводника в обоих направлениях;
- нестабильные данные.
Проверка деталей мультиметром на работоспособность имеет ограничения. Конденсатор может сохранять номинальную емкость, но иметь повышенное ESR, а транзистор – проходить статический тест и неправильно работать под нагрузкой. Емкость желательно определять на разряженном элементе, изолированном от параллельных цепей.
Проверка исправности электронных компонентов мультиметром выявляет прежде всего грубые дефекты. Для оценки сигналов, ESR, частотных параметров и логики микросхем могут потребоваться другие измерительные устройства.

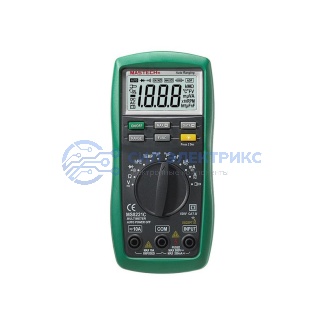

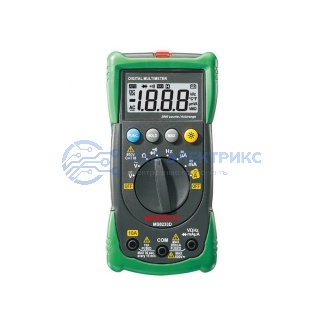

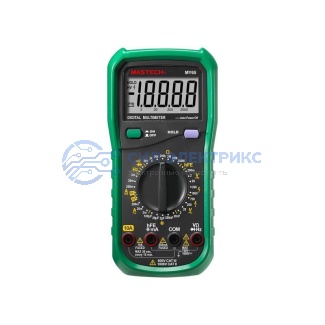

Для ремонта электроники удобен цифровой мультиметр с прозвонкой, контролем диодов и измерением емкости. Подобрать подходящую модель можно в каталоге «Сил Электрикс».
Частые вопросы
Можно ли проверять радиодетали без выпаивания?
Да. При спорных данных отсоединяют один вывод, чтобы исключить влияние платы.
Как проверить радиодетали мультиметром, если маркировка не читается?
Определите назначение детали по схеме, а также месту установки. Без типа, распиновки или номинала результат сложно трактовать.
Почему сопротивление на плате ниже номинала?
Причиной могут быть параллельные ветви. Для уточнения один вывод резистора отделяют от схемы.
Можно ли проверить микросхему мультиметром?
Полностью – обычно нет. Тестер помогает найти замыкание по питанию или обрыв, но не оценивает внутреннюю логику.
Почему показания постоянно меняются?
Причиной бывают заряжающиеся конденсаторы, нестабильный контакт и влияние соседних цепей.
Достаточно ли прозвонки для проверки диода?
Нет. Прозвонка не заменяет функцию контроля полупроводникового перехода.
