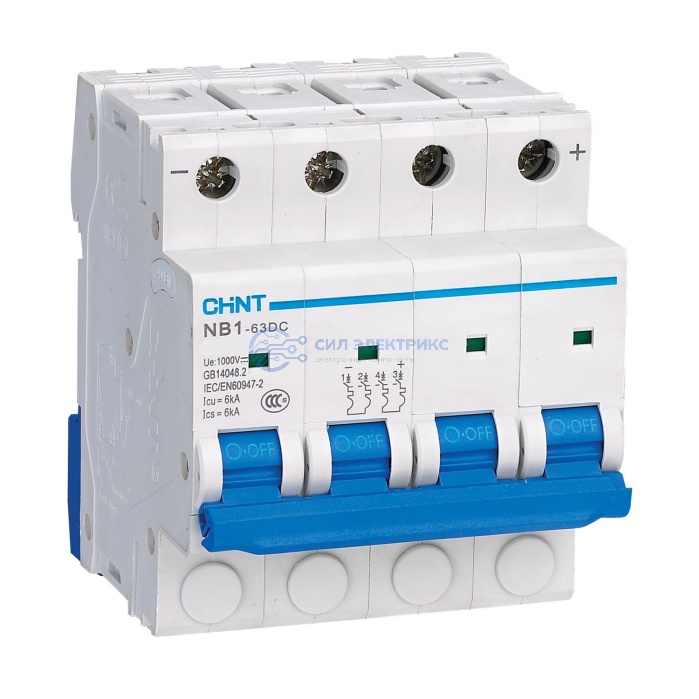

Автоматический выключатель постоянного тока CHINT NB1-63DC, 4P, C63, 6 кА, 1000 В DC
Технические параметры
Серия
NB1-63DC
Номинальное напряжение, В
1 000
Рабочая температура окружающей среды, °C
-35…+70
Механическая износостойкость, циклов
20 000
Электрическая износостойкость, циклов
1 500
Габаритные и установочные размеры (ШхВхГ), мм
72х86х78
Гарантийный срок для конечного потребителя, месяцев с даты продажи
не более 60
Гарантийный срок для дистрибьютора, месяцев с даты поставки
66
Номер сертификата
ЕАЭС RU С-CN.0010.В.00303/24
Орган по сертификации
"РОСТЕСТ - Москва"
Дата начала
10.11.2025
Дата окончания
09.11.2030
Тип расцепителя
Термомагнитный
Род тока
Постоянный ток (DC)
Стандарты
ГОСТ Р 50300.2 (МЭК 60947-2)
Номинальный ток, А
63
Степень защиты (IP)
IP20
Номинальная отключающая способность по IEC 60947-2, кА
6
Номинальное импульсное напряжение, кВ
4
Степень загрязнения (число)
2
Частота, Гц
50...60
Ширина в числах модульных расстояний
4
Общее количество полюсов
4
Характеристика срабатывания
C
Предел электромагнитного отключения (*In)
7...10
Номинальное напряжение изоляции Ui, В
300
Количество защищенных полюсов
4
Наименование
Авт. выкл. NB1-63DC 4P 63А 6кА х-ка C 1000В DC (R)
Показать весь текст
Описание
Назначение и особенности:
- CHINT NB1-63DC C63 - четырехполюсный автоматический выключатель на 63 А для защиты цепей постоянного тока напряжением до 1000 В DC от перегрузки и короткого замыкания.
- Характеристика C имеет диапазон мгновенного электромагнитного срабатывания 7-10 In, поэтому при выборе необходимо учитывать кратковременные токи включения подключенного оборудования.
- Предельная отключающая способность Icu составляет 6 кА. Серия относится к более общей группе модульных аппаратов распределения электроэнергии CHINT.
Что учитывать при выборе:
- 63 А является верхним номиналом NB1-63DC, поэтому его необходимо согласовать с расчетным током нагрузки, сечением кабеля и допустимым длительным током проводников.
- Характеристика C 7-10 In определяет порог мгновенного расцепления и должна соответствовать реальным токам включения оборудования.
- Отключающая способность 6 кА должна быть не ниже ожидаемого тока короткого замыкания непосредственно в месте установки аппарата.
- Для работы при 1000 В DC четырехполюсный выключатель подключают по предусмотренной CHINT схеме с обязательным соблюдением обозначенной полярности.
