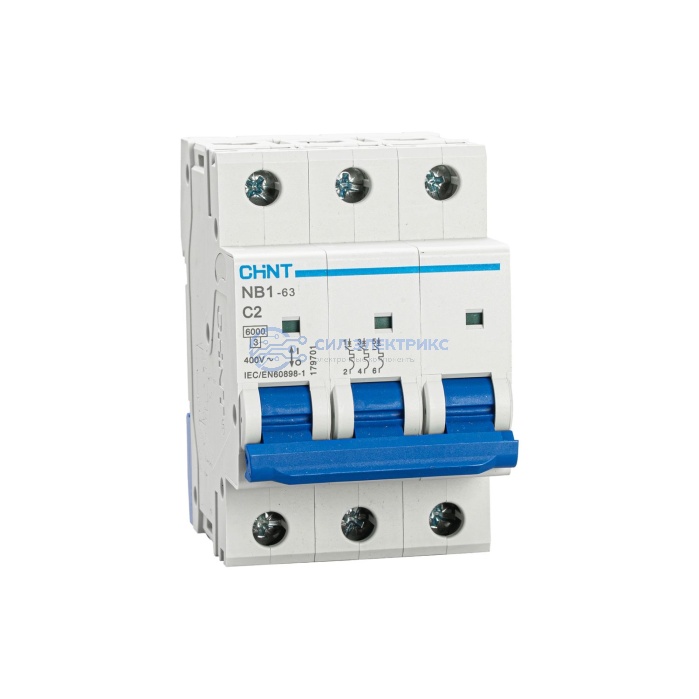

Автоматический выключатель CHINT NB1-63, 3P, C2, 6 кА, DB
Бесплатная доставка до транспортной компании
Технические параметры
Серия
NB1-63
Номинальное напряжение, В
400
Рабочая температура окружающей среды, °C
-25...+40
Механическая износостойкость, циклов
20 000
Электрическая износостойкость, циклов
10 000
Габаритные и установочные размеры (ШхВхГ), мм
54х80х78
Гарантийный срок для конечного потребителя, месяцев с даты продажи
не более 60
Гарантийный срок для дистрибьютора, месяцев с даты поставки
66
Номер сертификата
ЕАЭС RU С-CN.0010.В.00303/24
Орган по сертификации
"РОСТЕСТ - Москва"
Дата начала
10.11.2025
Дата окончания
09.11.2030
Тип расцепителя
Термомагнитный
Род тока
Переменный ток (AC)
Стандарты
ГОСТ Р 50345 (МЭК 60898-1), ГОСТ IEC 60947-2
Номинальный ток, А
2
Степень защиты (IP)
IP20
Номинальная отключающая способность по IEC 60947-2, кА
6
Номинальное импульсное напряжение, кВ
4
Степень загрязнения (число)
2
Частота, Гц
50...60
Ширина в числах модульных расстояний
3
Общее количество полюсов
3
Характеристика срабатывания
C
Предел электромагнитного отключения (*In)
5...10
Номинальное напряжение изоляции Ui, В
500
Количество защищенных полюсов
3
Наименование
Авт. выкл. NB1-63 3P 2А 6кА х-ка C (DB) (R)
Показать весь текст
Описание
Назначение и особенности:
- CHINT NB1-63 C2 - трехполюсный автоматический выключатель на 2 А с термомагнитной защитой электрической цепи от перегрузки и токов короткого замыкания.
- Характеристика C соответствует диапазону мгновенного срабатывания 5-10 In. По сравнению с B2 она допускает более высокий кратковременный ток включения до действия электромагнитного расцепителя.
- Версия DB применяется в линейке модульных автоматов CHINT NB1-63, а исполнение 3P рассчитано на сеть AC 400 В.
Что учитывать при выборе:
- Ток 2 А подбирают по фактической нагрузке и параметрам защищаемых проводников, не увеличивая номинал только ради прохождения пускового импульса.
- C2 уместен при умеренном кратковременном токе включения, который может попадать в область мгновенного срабатывания характеристики B.
- Предел отключения 6 кА сопоставляют с расчетным током короткого замыкания в месте установки аппарата.
- Трехполюсное исполнение совместно коммутирует три полюса, поэтому требуемую полюсность определяют по электрической схеме цепи.
