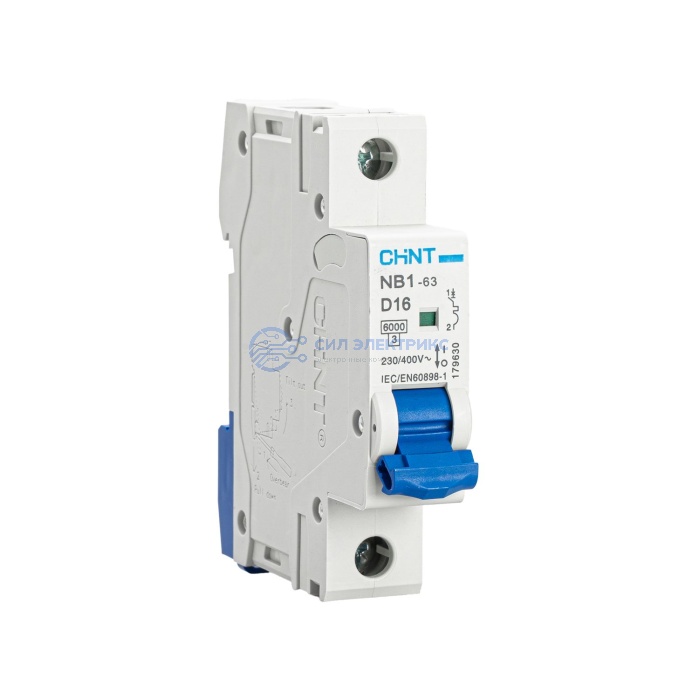

Автоматический выключатель CHINT NB1-63, 1P, D16, 6 кА, DB
Производитель:
Бесплатная доставка до транспортной компании
Технические параметры
Серия
NB1-63
Номинальное напряжение, В
230
Рабочая температура окружающей среды, °C
-25...+40
Механическая износостойкость, циклов
20 000
Электрическая износостойкость, циклов
10 000
Габаритные и установочные размеры (ШхВхГ), мм
18х80х78
Гарантийный срок для конечного потребителя, месяцев с даты продажи
не более 60
Гарантийный срок для дистрибьютора, месяцев с даты поставки
66
Номер сертификата
ЕАЭС RU С-CN.0010.В.00303/24
Орган по сертификации
"РОСТЕСТ - Москва"
Дата начала
10.11.2025
Дата окончания
09.11.2030
Тип расцепителя
Термомагнитный
Род тока
Переменный ток (AC)
Стандарты
ГОСТ Р 50345 (МЭК 60898-1), ГОСТ IEC 60947-2
Номинальный ток, А
16
Степень защиты (IP)
IP20
Номинальная отключающая способность по IEC 60947-2, кА
6
Номинальное импульсное напряжение, кВ
4
Степень загрязнения (число)
2
Частота, Гц
50...60
Ширина в числах модульных расстояний
1
Общее количество полюсов
1
Характеристика срабатывания
D
Предел электромагнитного отключения (*In)
10...14
Номинальное напряжение изоляции Ui, В
500
Количество защищенных полюсов
1
Категория:
Наименование
Авт. выкл. NB1-63 1P 16А 6кА х-ка D (DB) (R)
Показать весь текст
Описание
Назначение и особенности:
- CHINT NB1-63 D16 - автоматический выключатель 1P на 16 А с термомагнитной защитой от длительной перегрузки и токов короткого замыкания.
- Для характеристики D у серии NB1-63 диапазон мгновенного электромагнитного срабатывания составляет 10-14 In. Это наиболее высокий порог среди исполнений B, C и D данной серии.
- Аппарат имеет отключающую способность 6 кА и исполнение DB с возможностью подключения кабеля и шин PIN/FORK. Он входит в линейку модульных автоматов CHINT NB1-63.
Что учитывать при выборе:
- D16 выбирают не как более универсальную замену B16 или C16, а когда нагрузка действительно создает высокий кратковременный пусковой ток.
- Из-за диапазона мгновенного отключения 10-14 In особенно важно проверить достаточный ток короткого замыкания в конце линии и выполнение условий автоматического отключения.
- Номинал 16 А должен обеспечивать защиту кабеля с учетом его сечения, допустимого длительного тока и реальных условий прокладки.
- Отключающая способность 6 кА остается отдельным параметром и должна соответствовать ожидаемому уровню КЗ независимо от характеристики D.
