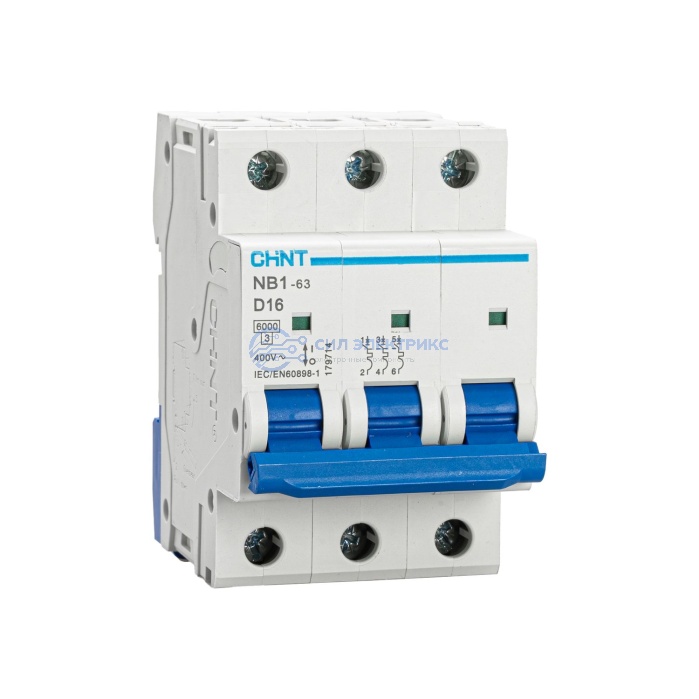

Автоматический выключатель CHINT NB1-63, 3P, D16, 6 кА, DB
Бесплатная доставка до транспортной компании
Технические параметры
Серия
NB1-63
Номинальное напряжение, В
400
Рабочая температура окружающей среды, °C
-25...+40
Механическая износостойкость, циклов
20 000
Электрическая износостойкость, циклов
10 000
Габаритные и установочные размеры (ШхВхГ), мм
54х80х78
Гарантийный срок для конечного потребителя, месяцев с даты продажи
не более 60
Гарантийный срок для дистрибьютора, месяцев с даты поставки
66
Номер сертификата
ЕАЭС RU С-CN.0010.В.00303/24
Орган по сертификации
"РОСТЕСТ - Москва"
Дата начала
10.11.2025
Дата окончания
09.11.2030
Тип расцепителя
Термомагнитный
Род тока
Переменный ток (AC)
Стандарты
ГОСТ Р 50345 (МЭК 60898-1), ГОСТ IEC 60947-2
Номинальный ток, А
16
Степень защиты (IP)
IP20
Номинальная отключающая способность по IEC 60947-2, кА
6
Номинальное импульсное напряжение, кВ
4
Степень загрязнения (число)
2
Частота, Гц
50...60
Ширина в числах модульных расстояний
3
Общее количество полюсов
3
Характеристика срабатывания
D
Предел электромагнитного отключения (*In)
10...14
Номинальное напряжение изоляции Ui, В
500
Количество защищенных полюсов
3
Наименование
Авт. выкл. NB1-63 3P 16А 6кА х-ка D (DB) (R)
Показать весь текст
Описание
Назначение и особенности:
- Автоматический выключатель CHINT NB1-63 D16 рассчитан на номинальный ток 16 А и выполнен в трехполюсной конфигурации с защитой от перегрузки и короткого замыкания.
- Для характеристики D у серии NB1-63 мгновенное электромагнитное срабатывание находится в диапазоне 10-14 In. Повышенный порог позволяет учитывать нагрузки с высоким кратковременным током при запуске.
- Версия DB выполнена как Double Busbar и входит в линейку автоматических выключателей CHINT NB1-63 с отключающей способностью 6 кА.
Что учитывать при выборе:
- D16 выбирают при подтвержденном высоком пусковом токе нагрузки - характеристика D не является более универсальным вариантом C16.
- Диапазон мгновенного срабатывания 10-14 In требует проверки достаточного тока короткого замыкания в удаленной части линии для своевременного автоматического отключения.
- Номинал 16 А должен обеспечивать защиту кабеля от длительной перегрузки и соответствовать его допустимой токовой нагрузке в конкретных условиях прокладки.
- Предел отключения 6 кА оценивают независимо от характеристики D и сопоставляют с ожидаемым током КЗ в месте монтажа аппарата.
