Автоматический выключатель CHINT NB1-63, 1P, C25, 6 кА, DB
Бесплатная доставка до транспортной компании
Технические параметры
Серия
NB1-63
Номинальное напряжение, В
230
Рабочая температура окружающей среды, °C
-25...+40
Механическая износостойкость, циклов
20 000
Электрическая износостойкость, циклов
10 000
Габаритные и установочные размеры (ШхВхГ), мм
18х80х78
Гарантийный срок для конечного потребителя, месяцев с даты продажи
не более 60
Гарантийный срок для дистрибьютора, месяцев с даты поставки
66
Номер сертификата
ЕАЭС RU С-CN.0010.В.00303/24
Орган по сертификации
"РОСТЕСТ - Москва"
Дата начала
10.11.2025
Дата окончания
09.11.2030
Тип расцепителя
Термомагнитный
Род тока
Переменный ток (AC)
Стандарты
ГОСТ Р 50345 (МЭК 60898-1), ГОСТ IEC 60947-2
Номинальный ток, А
25
Степень защиты (IP)
IP20
Номинальная отключающая способность по IEC 60947-2, кА
6
Номинальное импульсное напряжение, кВ
4
Степень загрязнения (число)
2
Частота, Гц
50...60
Ширина в числах модульных расстояний
1
Общее количество полюсов
1
Характеристика срабатывания
C
Предел электромагнитного отключения (*In)
5...10
Номинальное напряжение изоляции Ui, В
500
Количество защищенных полюсов
1
Наименование
Авт. выкл. NB1-63 1P 25А 6кА х-ка C (DB) (R)
Показать весь текст
Описание
Назначение и особенности:

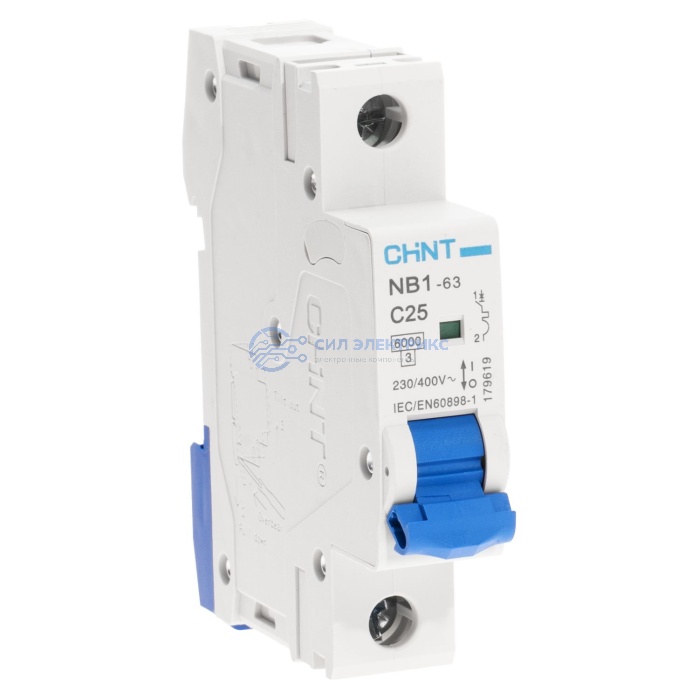

- CHINT NB1-63 C25 - однополюсный автоматический выключатель на 25 А с термомагнитным расцепителем для защиты линии от перегрузки и короткого замыкания.
- Характеристика C имеет диапазон мгновенного срабатывания 5-10 In и рассчитана на цепи, где возможны умеренные кратковременные токи включения.
- Исполнение DB допускает кабельное и шинное подключение. NB1-63 совместим с U-образными и PIN-шинами, используемыми при монтаже модульных автоматических выключателей CHINT.
Что учитывать при выборе:
- Номинал 25 А должен соответствовать расчетному току цепи и допустимому длительному току защищаемого кабеля с учетом его сечения и условий прокладки.
- При наличии пусковых токов их величину и продолжительность сопоставляют с диапазоном C 5-10 In, а не компенсируют увеличением номинала автомата.
- Отключающая способность 6 кА должна быть не ниже ожидаемого тока короткого замыкания в точке установки.
- Исполнение 1P защищает и коммутирует один полюс; подключение серии допускается как сверху, так и снизу.
