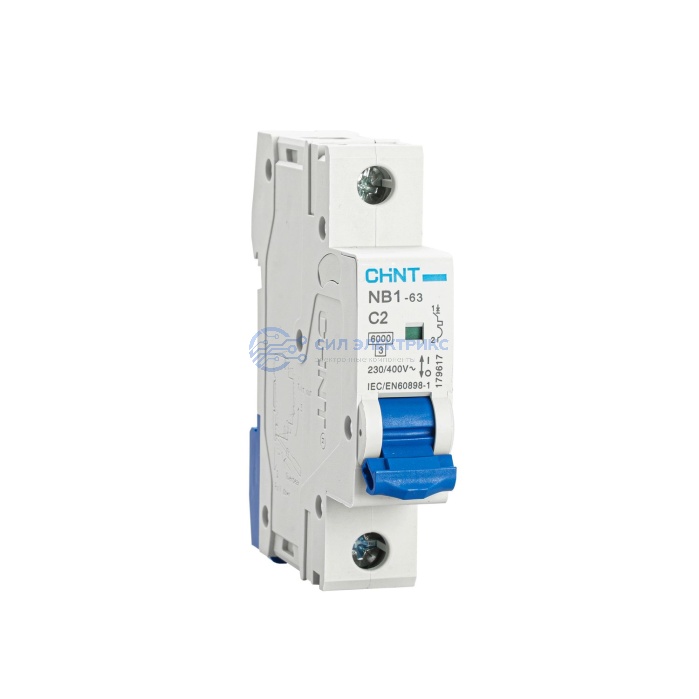

Автоматический выключатель CHINT NB1-63, 1P, C2, 6 кА, DB
Бесплатная доставка до транспортной компании
Технические параметры
Серия
NB1-63
Номинальное напряжение, В
230
Рабочая температура окружающей среды, °C
-25...+40
Механическая износостойкость, циклов
20 000
Электрическая износостойкость, циклов
10 000
Габаритные и установочные размеры (ШхВхГ), мм
18х80х78
Гарантийный срок для конечного потребителя, месяцев с даты продажи
не более 60
Гарантийный срок для дистрибьютора, месяцев с даты поставки
66
Номер сертификата
ЕАЭС RU С-CN.0010.В.00303/24
Орган по сертификации
"РОСТЕСТ - Москва"
Дата начала
10.11.2025
Дата окончания
09.11.2030
Тип расцепителя
Термомагнитный
Род тока
Переменный ток (AC)
Стандарты
ГОСТ Р 50345 (МЭК 60898-1), ГОСТ IEC 60947-2
Номинальный ток, А
2
Степень защиты (IP)
IP20
Номинальная отключающая способность по IEC 60947-2, кА
6
Номинальное импульсное напряжение, кВ
4
Степень загрязнения (число)
2
Частота, Гц
50...60
Ширина в числах модульных расстояний
1
Общее количество полюсов
1
Характеристика срабатывания
C
Предел электромагнитного отключения (*In)
5...10
Номинальное напряжение изоляции Ui, В
500
Количество защищенных полюсов
1
Наименование
Авт. выкл. NB1-63 1P 2А 6кА х-ка C (DB) (R)
Показать весь текст
Описание
Назначение и особенности:
- Автоматический выключатель CHINT NB1-63 C2 имеет один защищенный полюс, номинал 2 А и термомагнитный расцепитель для защиты от перегрузки и короткого замыкания.
- Характеристика C задает диапазон мгновенного срабатывания 5-10 In. По сравнению с B2 такое исполнение допускает более высокий кратковременный ток включения до срабатывания электромагнитного расцепителя.
- NB1-63 в исполнении DB допускает подключение проводниками, U-образными и PIN-шинами, что удобно при построении группы модульных автоматических выключателей CHINT.
Что учитывать при выборе:
- Для номинала 2 А необходимо точно определить рабочий ток цепи и условия защиты проводника, особенно если подключенное оборудование работает близко к этому значению.
- Выбор C2 вместо B2 имеет смысл при наличии подтвержденного кратковременного тока включения, который может попадать в область мгновенного срабатывания характеристики B.
- Предел отключения 6 кА необходимо сопоставить с расчетным током короткого замыкания независимо от небольшого номинала аппарата.
- Однополюсное исполнение коммутирует один полюс; возможность присоединения сверху или снизу позволяет учитывать фактическую разводку внутри щита.
