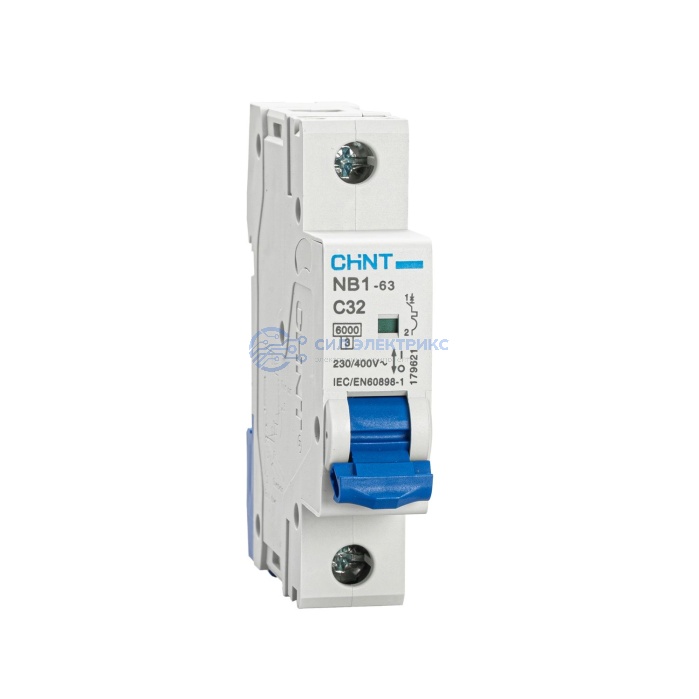

Автоматический выключатель CHINT NB1-63, 1P, C32, 6 кА, DB
Бесплатная доставка до транспортной компании
Технические параметры
Серия
NB1-63
Номинальное напряжение, В
230
Рабочая температура окружающей среды, °C
-25...+40
Механическая износостойкость, циклов
20 000
Электрическая износостойкость, циклов
10 000
Габаритные и установочные размеры (ШхВхГ), мм
18х80х78
Гарантийный срок для конечного потребителя, месяцев с даты продажи
не более 60
Гарантийный срок для дистрибьютора, месяцев с даты поставки
66
Номер сертификата
ЕАЭС RU С-CN.0010.В.00303/24
Орган по сертификации
"РОСТЕСТ - Москва"
Дата начала
10.11.2025
Дата окончания
09.11.2030
Тип расцепителя
Термомагнитный
Род тока
Переменный ток (AC)
Стандарты
ГОСТ Р 50345 (МЭК 60898-1), ГОСТ IEC 60947-2
Номинальный ток, А
32
Степень защиты (IP)
IP20
Номинальная отключающая способность по IEC 60947-2, кА
6
Номинальное импульсное напряжение, кВ
4
Степень загрязнения (число)
2
Частота, Гц
50...60
Ширина в числах модульных расстояний
1
Общее количество полюсов
1
Характеристика срабатывания
C
Предел электромагнитного отключения (*In)
5...10
Номинальное напряжение изоляции Ui, В
500
Количество защищенных полюсов
1
Наименование
Авт. выкл. NB1-63 1P 32А 6кА х-ка C (DB) (R)
Показать весь текст
Описание
Назначение и особенности:
- Автоматический выключатель CHINT NB1-63 C32 рассчитан на номинальный ток 32 А и оснащен тепловым и электромагнитным механизмами отключения.
- Характеристика C имеет порог мгновенного срабатывания 5-10 In, поэтому допускает более выраженный кратковременный ток включения, чем B32 того же номинала.
- Версия DB выполнена с системой Double Busbar; серия допускает подключение проводников, U-образных и PIN-шин, применяемых с автоматическими выключателями CHINT.
Что учитывать при выборе:
- Ток 32 А необходимо согласовать прежде всего с допустимой токовой нагрузкой защищаемого проводника, а не только с суммарной мощностью потребителей.
- Характеристика C подходит для цепей с умеренными пусковыми токами, но фактическую кратность и длительность пускового процесса все равно следует учитывать.
- Предел отключения 6 кА сопоставляют с расчетным током КЗ в месте монтажа выключателя.
- При сравнении с B32 основное различие заключается в пороге мгновенного расцепителя; номинал 32 А и наличие тепловой защиты при этом сохраняются.
