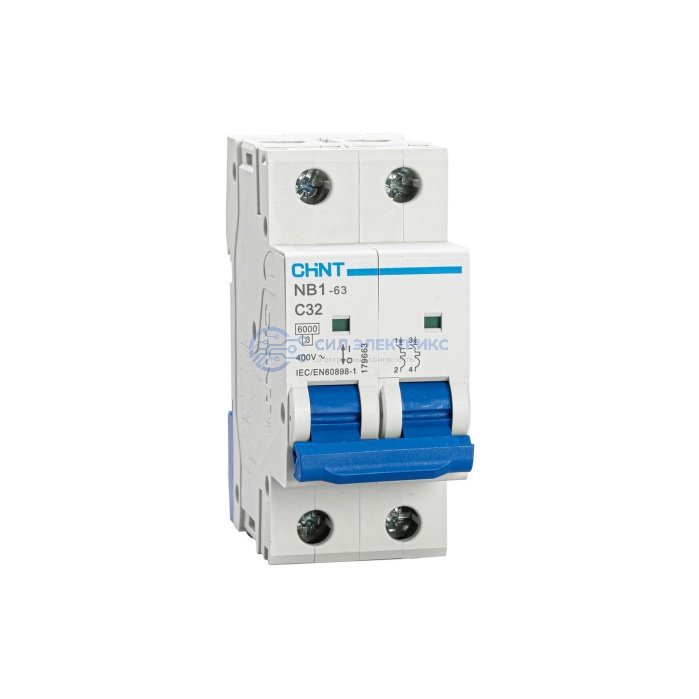

Автоматический выключатель CHINT NB1-63, 2P, C32, 6 кА, DB
Бесплатная доставка до транспортной компании
Технические параметры
Серия
NB1-63
Номинальное напряжение, В
400
Рабочая температура окружающей среды, °C
-25...+40
Механическая износостойкость, циклов
20 000
Электрическая износостойкость, циклов
10 000
Габаритные и установочные размеры (ШхВхГ), мм
36х80х78
Гарантийный срок для конечного потребителя, месяцев с даты продажи
не более 60
Гарантийный срок для дистрибьютора, месяцев с даты поставки
66
Номер сертификата
ЕАЭС RU С-CN.0010.В.00303/24
Орган по сертификации
"РОСТЕСТ - Москва"
Дата начала
10.11.2025
Дата окончания
09.11.2030
Тип расцепителя
Термомагнитный
Род тока
Переменный ток (AC)
Стандарты
ГОСТ Р 50345 (МЭК 60898-1), ГОСТ IEC 60947-2
Номинальный ток, А
32
Степень защиты (IP)
IP20
Номинальная отключающая способность по IEC 60947-2, кА
6
Номинальное импульсное напряжение, кВ
4
Степень загрязнения (число)
2
Частота, Гц
50...60
Ширина в числах модульных расстояний
2
Общее количество полюсов
2
Характеристика срабатывания
C
Предел электромагнитного отключения (*In)
5...10
Номинальное напряжение изоляции Ui, В
500
Количество защищенных полюсов
2
Наименование
Авт. выкл. NB1-63 2P 32А 6кА х-ка C (DB) (R)
Показать весь текст
Описание
Назначение и особенности:
- Автоматический выключатель CHINT NB1-63 C32 рассчитан на номинальный ток 32 А и выполнен как двухполюсный аппарат для защиты от перегрузки и токов короткого замыкания.
- Характеристика C задает диапазон мгновенного электромагнитного отключения 5-10 In. Она позволяет учитывать умеренные кратковременные токи включения, оставаясь между характеристиками B и D.
- Версия DB выполнена в конфигурации Double Busbar и применяется в линейке модульных автоматических выключателей CHINT.
Что учитывать при выборе:
- Ток 32 А подбирают не только по мощности потребителей - необходимо учитывать допустимую токовую нагрузку проводников и фактические условия их прокладки.
- При наличии электродвигателей или другой нагрузки с пусковым броском его величину и продолжительность сопоставляют с диапазоном C 5-10 In.
- Отключающая способность 6 кА должна быть не ниже предполагаемого тока короткого замыкания в точке монтажа.
- Двухполюсное исполнение обеспечивает совместное отключение двух полюсов; необходимость 2P определяется схемой сети и требуемым способом коммутации.
