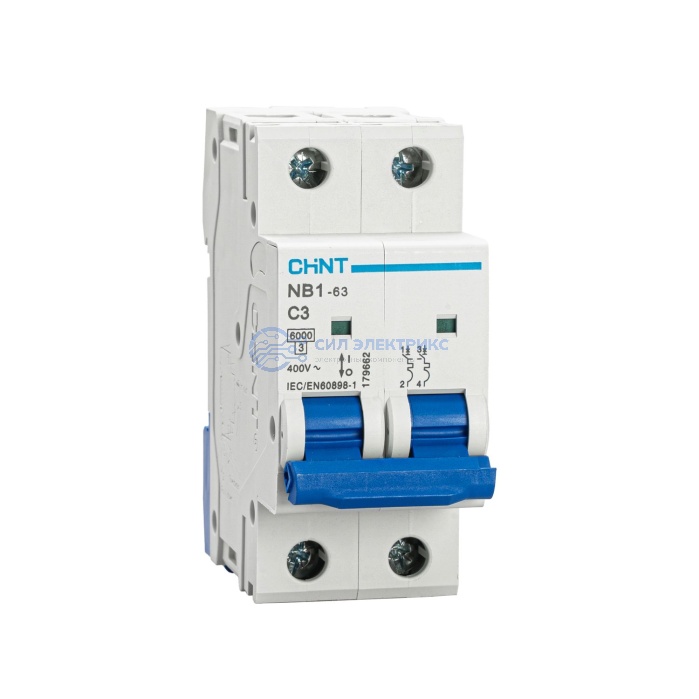

Автоматический выключатель CHINT NB1-63, 2P, C3, 6 кА, DB
Бесплатная доставка до транспортной компании
Технические параметры
Серия
NB1-63
Номинальное напряжение, В
400
Рабочая температура окружающей среды, °C
-25...+40
Механическая износостойкость, циклов
20 000
Электрическая износостойкость, циклов
10 000
Габаритные и установочные размеры (ШхВхГ), мм
36х80х78
Гарантийный срок для конечного потребителя, месяцев с даты продажи
не более 60
Гарантийный срок для дистрибьютора, месяцев с даты поставки
66
Номер сертификата
ЕАЭС RU С-CN.0010.В.00303/24
Орган по сертификации
"РОСТЕСТ - Москва"
Дата начала
10.11.2025
Дата окончания
09.11.2030
Тип расцепителя
Термомагнитный
Род тока
Переменный ток (AC)
Стандарты
ГОСТ Р 50345 (МЭК 60898-1), ГОСТ IEC 60947-2
Номинальный ток, А
3
Степень защиты (IP)
IP20
Номинальная отключающая способность по IEC 60947-2, кА
6
Номинальное импульсное напряжение, кВ
4
Степень загрязнения (число)
2
Частота, Гц
50...60
Ширина в числах модульных расстояний
2
Общее количество полюсов
2
Характеристика срабатывания
C
Предел электромагнитного отключения (*In)
5...10
Номинальное напряжение изоляции Ui, В
500
Количество защищенных полюсов
2
Наименование
Авт. выкл. NB1-63 2P 3А 6кА х-ка C (DB) (R)
Показать весь текст
Описание
Назначение и особенности:
- Автоматический выключатель CHINT NB1-63 C3 рассчитан на номинальный ток 3 А и выполнен в двухполюсной конфигурации 2P для защиты от перегрузки и короткого замыкания.
- Характеристика C соответствует мгновенному срабатыванию при 5-10 In и допускает более высокий кратковременный ток включения, чем исполнение B3 того же номинала.
- Аппарат имеет исполнение DB и относится к серии автоматических выключателей CHINT с номинальной отключающей способностью 6 кА.
Что учитывать при выборе:
- Ток 3 А подбирают по фактическому рабочему току цепи с учетом параметров проводника и условий его прокладки.
- C3 имеет смысл выбирать при умеренном кратковременном токе включения, который может попадать в область мгновенного срабатывания характеристики B.
- Номинальная отключающая способность 6 кА должна соответствовать расчетному току КЗ в точке монтажа независимо от небольшого рабочего номинала.
- Двухполюсное исполнение обеспечивает защиту двух полюсов и их совместную коммутацию, поэтому требуемую полюсность определяют по схеме сети.
