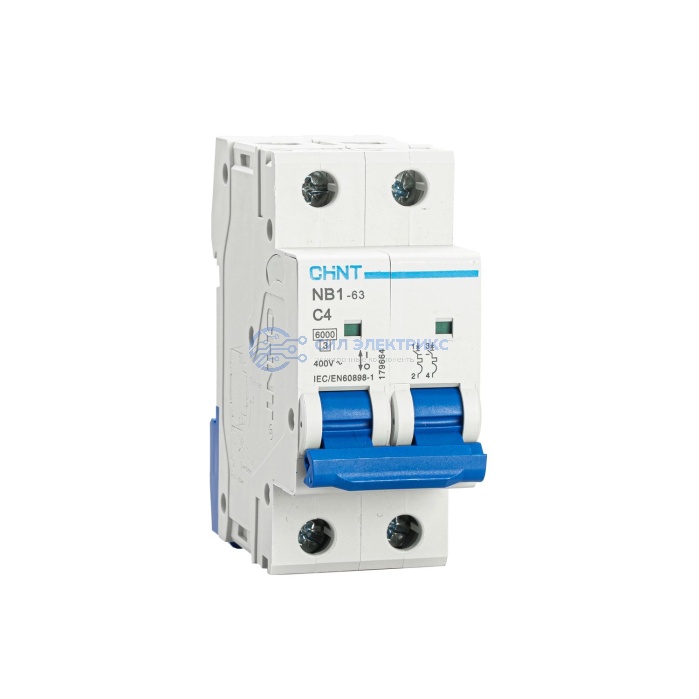

Автоматический выключатель CHINT NB1-63, 2P, C4, 6 кА, DB
Бесплатная доставка до транспортной компании
Технические параметры
Серия
NB1-63
Номинальное напряжение, В
400
Рабочая температура окружающей среды, °C
-25...+40
Механическая износостойкость, циклов
20 000
Электрическая износостойкость, циклов
10 000
Габаритные и установочные размеры (ШхВхГ), мм
36х80х78
Гарантийный срок для конечного потребителя, месяцев с даты продажи
не более 60
Гарантийный срок для дистрибьютора, месяцев с даты поставки
66
Номер сертификата
ЕАЭС RU С-CN.0010.В.00303/24
Орган по сертификации
"РОСТЕСТ - Москва"
Дата начала
10.11.2025
Дата окончания
09.11.2030
Тип расцепителя
Термомагнитный
Род тока
Переменный ток (AC)
Стандарты
ГОСТ Р 50345 (МЭК 60898-1), ГОСТ IEC 60947-2
Номинальный ток, А
4
Степень защиты (IP)
IP20
Номинальная отключающая способность по IEC 60947-2, кА
6
Номинальное импульсное напряжение, кВ
4
Степень загрязнения (число)
2
Частота, Гц
50...60
Ширина в числах модульных расстояний
2
Общее количество полюсов
2
Характеристика срабатывания
C
Предел электромагнитного отключения (*In)
5...10
Номинальное напряжение изоляции Ui, В
500
Количество защищенных полюсов
2
Наименование
Авт. выкл. NB1-63 2P 4А 6кА х-ка C (DB) (R)
Показать весь текст
Описание
Назначение и особенности:
- CHINT NB1-63 C4 - двухполюсный автоматический выключатель на 4 А с тепловым и электромагнитным механизмами защиты от сверхтоков.
- Характеристика C соответствует диапазону мгновенного срабатывания 5-10 In. По сравнению с B4 она допускает более высокий кратковременный ток включения до срабатывания электромагнитного расцепителя.
- Исполнение DB предусматривает Double Busbar и применяется в серии модульных автоматов CHINT NB1-63.
Что учитывать при выборе:
- Ток 4 А выбирают по расчетной нагрузке и параметрам защищаемого проводника с учетом фактических условий его прокладки.
- C4 уместен при умеренных кратковременных токах включения, которые могут попадать в область мгновенного расцепления B4.
- Характеристика C не заменяет правильный выбор номинала - повышать ток автомата ради прохождения пускового импульса без проверки проводки нельзя.
- Предел отключения 6 кА сопоставляют с ожидаемым током короткого замыкания в точке монтажа аппарата.
