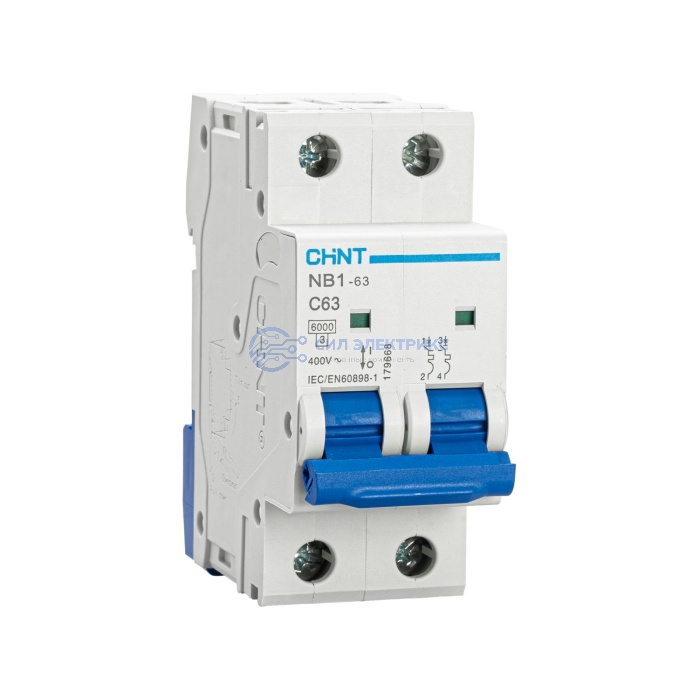

Автоматический выключатель CHINT NB1-63, 2P, C63, 6 кА, DB
Бесплатная доставка до транспортной компании
Технические параметры
Серия
NB1-63
Номинальное напряжение, В
400
Рабочая температура окружающей среды, °C
-25...+40
Механическая износостойкость, циклов
20 000
Электрическая износостойкость, циклов
10 000
Габаритные и установочные размеры (ШхВхГ), мм
36х80х78
Гарантийный срок для конечного потребителя, месяцев с даты продажи
не более 60
Гарантийный срок для дистрибьютора, месяцев с даты поставки
66
Номер сертификата
ЕАЭС RU С-CN.0010.В.00303/24
Орган по сертификации
"РОСТЕСТ - Москва"
Дата начала
10.11.2025
Дата окончания
09.11.2030
Тип расцепителя
Термомагнитный
Род тока
Переменный ток (AC)
Стандарты
ГОСТ Р 50345 (МЭК 60898-1), ГОСТ IEC 60947-2
Номинальный ток, А
63
Степень защиты (IP)
IP20
Номинальная отключающая способность по IEC 60947-2, кА
6
Номинальное импульсное напряжение, кВ
4
Степень загрязнения (число)
2
Частота, Гц
50...60
Ширина в числах модульных расстояний
2
Общее количество полюсов
2
Характеристика срабатывания
C
Предел электромагнитного отключения (*In)
5...10
Номинальное напряжение изоляции Ui, В
500
Количество защищенных полюсов
2
Наименование
Авт. выкл. NB1-63 2P 63А 6кА х-ка C (DB) (R)
Показать весь текст
Описание
Назначение и особенности:
- Автоматический выключатель CHINT NB1-63 C63 выполнен как 2P и рассчитан на номинальный ток 63 А. Термомагнитный расцепитель обеспечивает отключение при длительной перегрузке и коротком замыкании.
- Характеристика C задает диапазон мгновенного электромагнитного срабатывания 5-10 In, позволяя учитывать умеренные кратковременные токи включения по сравнению с более чувствительной характеристикой B.
- Исполнение DB - Double Busbar - является штатным вариантом серии модульных автоматических выключателей CHINT; двухполюсная версия имеет ширину 2 модуля.
Что учитывать при выборе:
- Номинал 63 А выбирают после проверки расчетного тока и способности кабеля длительно проводить такой ток в конкретных условиях монтажа.
- C63 подходит для нагрузки с умеренным пусковым током, однако кратность и длительность реального броска необходимо сопоставлять с времятоковой характеристикой.
- Отключающая способность 6 кА должна быть не ниже ожидаемого тока КЗ в данной точке сети независимо от номинала 63 А.
- При плотном размещении оборудования в щите следует учитывать температурные условия работы и их влияние на тепловую часть защиты, особенно при нагрузке, близкой к номинальной.
