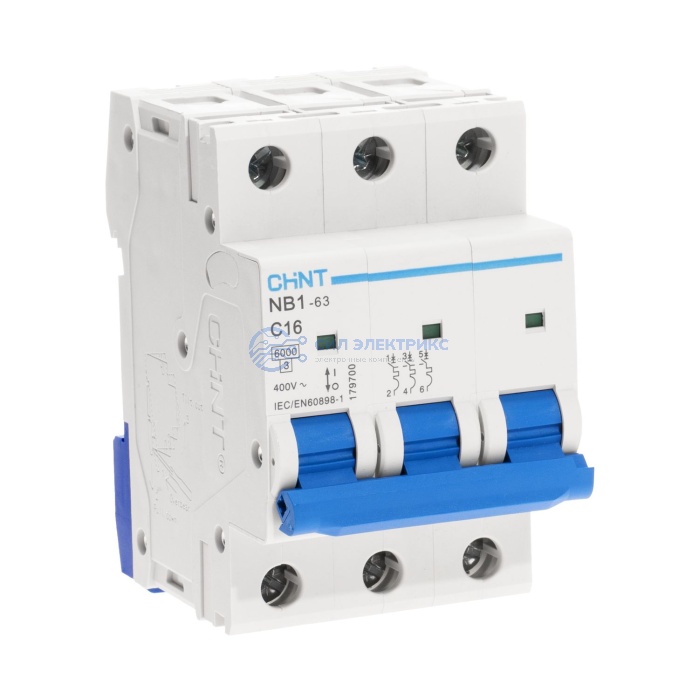

Автоматический выключатель CHINT NB1-63, 3P, C16, 6 кА, DB
Бесплатная доставка до транспортной компании
Технические параметры
Серия
NB1-63
Номинальное напряжение, В
400
Рабочая температура окружающей среды, °C
-25...+40
Механическая износостойкость, циклов
20 000
Электрическая износостойкость, циклов
10 000
Габаритные и установочные размеры (ШхВхГ), мм
54х80х78
Гарантийный срок для конечного потребителя, месяцев с даты продажи
не более 60
Гарантийный срок для дистрибьютора, месяцев с даты поставки
66
Номер сертификата
ЕАЭС RU С-CN.0010.В.00303/24
Орган по сертификации
"РОСТЕСТ - Москва"
Дата начала
10.11.2025
Дата окончания
09.11.2030
Тип расцепителя
Термомагнитный
Род тока
Переменный ток (AC)
Стандарты
ГОСТ Р 50345 (МЭК 60898-1), ГОСТ IEC 60947-2
Номинальный ток, А
16
Степень защиты (IP)
IP20
Номинальная отключающая способность по IEC 60947-2, кА
6
Номинальное импульсное напряжение, кВ
4
Степень загрязнения (число)
2
Частота, Гц
50...60
Ширина в числах модульных расстояний
3
Общее количество полюсов
3
Характеристика срабатывания
C
Предел электромагнитного отключения (*In)
5...10
Номинальное напряжение изоляции Ui, В
500
Количество защищенных полюсов
3
Наименование
Авт. выкл. NB1-63 3P 16А 6кА х-ка C (DB) (R)
Показать весь текст
Описание
Назначение и особенности:
- CHINT NB1-63 C16 - трехполюсный автоматический выключатель на 16 А с термомагнитным расцепителем для защиты цепи от перегрузки и короткого замыкания.
- Характеристика C имеет диапазон мгновенного электромагнитного срабатывания 5-10 In. Такой вариант рассчитан на нагрузки, при включении которых возможны умеренные кратковременные пусковые токи.
- Исполнение DB означает Double Busbar и относится к конструкции подключения серии модульных автоматических выключателей CHINT.
Что учитывать при выборе:
- Номинал 16 А подбирают по расчетному току линии с учетом сечения проводников, их допустимого длительного тока и условий прокладки.
- При наличии пускового броска его величину и продолжительность сопоставляют с диапазоном C 5-10 In, не увеличивая номинал автомата только ради прохождения пуска.
- Отключающая способность 6 кА должна быть не ниже ожидаемого тока короткого замыкания непосредственно в точке установки.
- Исполнение 3P обеспечивает совместную коммутацию трех полюсов; его следует отличать от 3P+N и 4P, имеющих другую схему коммутации.
