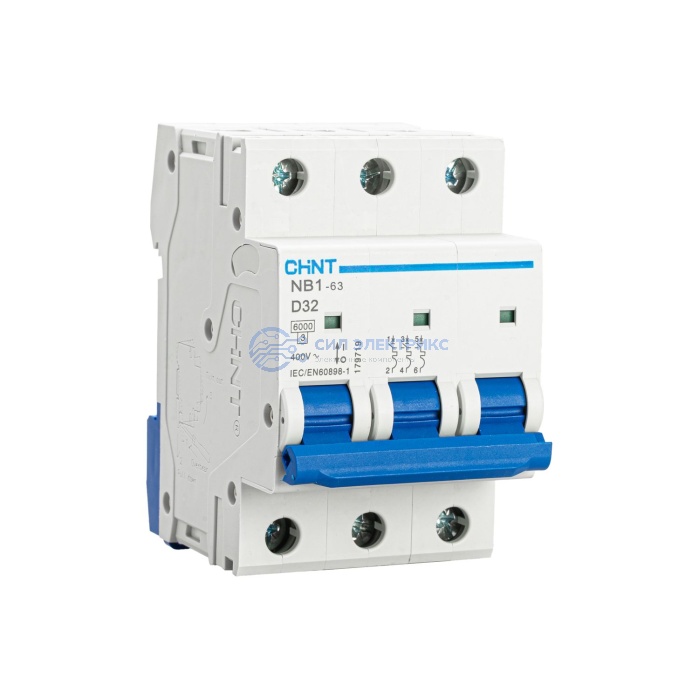

Автоматический выключатель CHINT NB1-63, 3P, D32, 6 кА, DB
Бесплатная доставка до транспортной компании
Технические параметры
Серия
NB1-63
Номинальное напряжение, В
400
Рабочая температура окружающей среды, °C
-25...+40
Механическая износостойкость, циклов
20 000
Электрическая износостойкость, циклов
10 000
Габаритные и установочные размеры (ШхВхГ), мм
54х80х78
Гарантийный срок для конечного потребителя, месяцев с даты продажи
не более 60
Гарантийный срок для дистрибьютора, месяцев с даты поставки
66
Номер сертификата
ЕАЭС RU С-CN.0010.В.00303/24
Орган по сертификации
"РОСТЕСТ - Москва"
Дата начала
10.11.2025
Дата окончания
09.11.2030
Тип расцепителя
Термомагнитный
Род тока
Переменный ток (AC)
Стандарты
ГОСТ Р 50345 (МЭК 60898-1), ГОСТ IEC 60947-2
Номинальный ток, А
32
Степень защиты (IP)
IP20
Номинальная отключающая способность по IEC 60947-2, кА
6
Номинальное импульсное напряжение, кВ
4
Степень загрязнения (число)
2
Частота, Гц
50...60
Ширина в числах модульных расстояний
3
Общее количество полюсов
3
Характеристика срабатывания
D
Предел электромагнитного отключения (*In)
10...14
Номинальное напряжение изоляции Ui, В
500
Количество защищенных полюсов
3
Наименование
Авт. выкл. NB1-63 3P 32А 6кА х-ка D (DB) (R)
Показать весь текст
Описание
Назначение и особенности:
- Автоматический выключатель CHINT NB1-63 D32 рассчитан на номинальный ток 32 А и выполнен в трехполюсной конфигурации для защиты от перегрузки и короткого замыкания.
- Для характеристики D у NB1-63 мгновенное срабатывание происходит при 10-14 In. Такой высокий порог используют в цепях с выраженным кратковременным током при запуске оборудования.
- Версия DB входит в линейку автоматических выключателей CHINT NB1-63 и имеет отключающую способность 6 кА.
Что учитывать при выборе:
- D32 выбирают только тогда, когда повышенный порог мгновенного расцепителя обоснован пусковыми характеристиками нагрузки.
- Из-за диапазона 10-14 In особенно важно проверить достаточный ток короткого замыкания в наиболее удаленной части линии для своевременного автоматического отключения.
- Номинал 32 А должен обеспечивать защиту кабеля с учетом его сечения, допустимого длительного тока и фактических условий прокладки.
- Отключающую способность 6 кА оценивают отдельно от пускового режима - она должна соответствовать расчетному току КЗ в точке установки.
