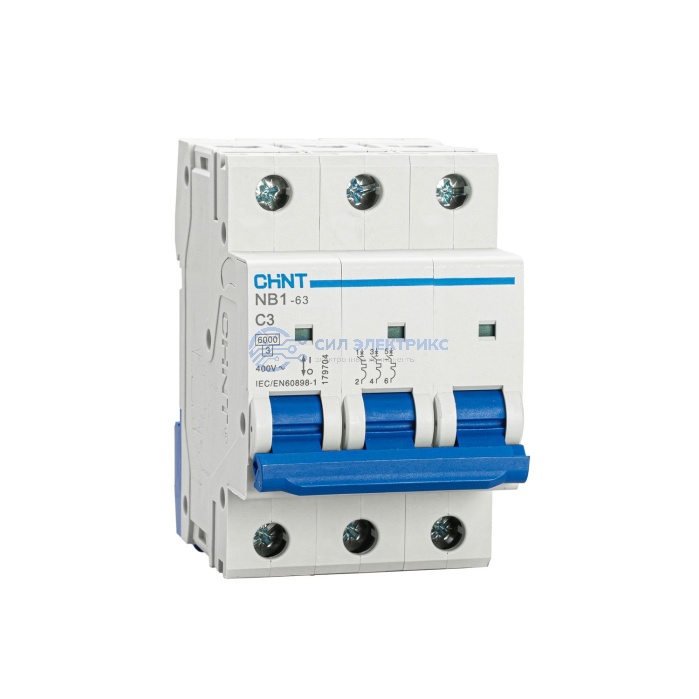

Автоматический выключатель CHINT NB1-63, 3P, C3, 6 кА, DB
Бесплатная доставка до транспортной компании
Технические параметры
Серия
NB1-63
Номинальное напряжение, В
400
Рабочая температура окружающей среды, °C
-25...+40
Механическая износостойкость, циклов
20 000
Электрическая износостойкость, циклов
10 000
Габаритные и установочные размеры (ШхВхГ), мм
54х80х78
Гарантийный срок для конечного потребителя, месяцев с даты продажи
не более 60
Гарантийный срок для дистрибьютора, месяцев с даты поставки
66
Номер сертификата
ЕАЭС RU С-CN.0010.В.00303/24
Орган по сертификации
"РОСТЕСТ - Москва"
Дата начала
10.11.2025
Дата окончания
09.11.2030
Тип расцепителя
Термомагнитный
Род тока
Переменный ток (AC)
Стандарты
ГОСТ Р 50345 (МЭК 60898-1), ГОСТ IEC 60947-2
Номинальный ток, А
3
Степень защиты (IP)
IP20
Номинальная отключающая способность по IEC 60947-2, кА
6
Номинальное импульсное напряжение, кВ
4
Степень загрязнения (число)
2
Частота, Гц
50...60
Ширина в числах модульных расстояний
3
Общее количество полюсов
3
Характеристика срабатывания
C
Предел электромагнитного отключения (*In)
5...10
Номинальное напряжение изоляции Ui, В
500
Количество защищенных полюсов
3
Наименование
Авт. выкл. NB1-63 3P 3А 6кА х-ка C (DB) (R)
Показать весь текст
Описание
Назначение и особенности:
- Автоматический выключатель CHINT NB1-63 C3 имеет трехполюсное исполнение, номинальный ток 3 А и обеспечивает защиту линии от длительной перегрузки и короткого замыкания.
- Характеристика C задает диапазон мгновенного срабатывания 5-10 In. По сравнению с B3 эта версия допускает более высокий кратковременный ток включения до действия электромагнитного расцепителя.
- Исполнение DB предусмотрено для данной версии модульного автоматического выключателя CHINT; для 3P серия рассчитана на AC 400 В.
Что учитывать при выборе:
- Ток 3 А выбирают по фактической нагрузке и допустимому длительному току проводников с учетом условий их прокладки.
- C3 уместен при умеренном кратковременном токе включения, который может быть слишком высоким для характеристики B, но не требует диапазона D.
- Отключающая способность 6 кА должна быть не ниже расчетного тока короткого замыкания в месте установки.
- Три полюса аппарата коммутируются совместно, поэтому необходимость именно 3P определяют по схеме сети и подключаемой нагрузки.
