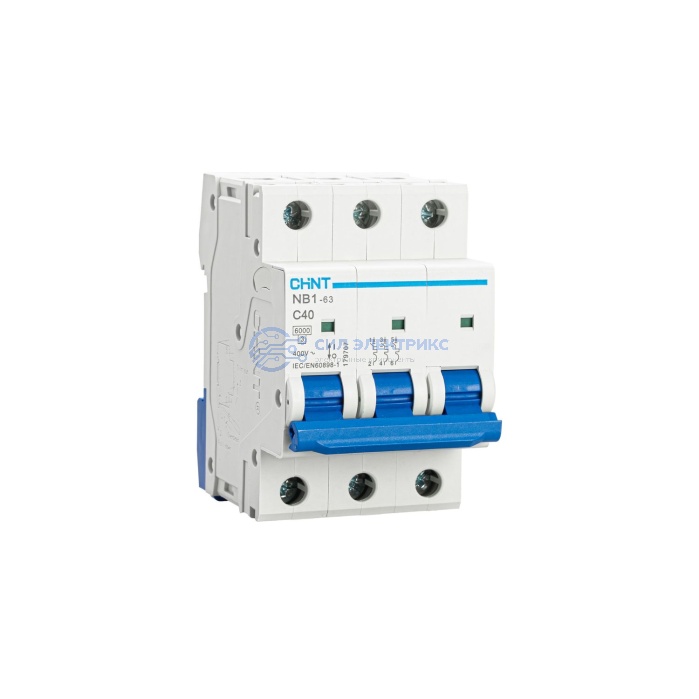

Автоматический выключатель CHINT NB1-63, 3P, C40, 6 кА, DB
Бесплатная доставка до транспортной компании
Технические параметры
Серия
NB1-63
Номинальное напряжение, В
400
Рабочая температура окружающей среды, °C
-25...+40
Механическая износостойкость, циклов
20 000
Электрическая износостойкость, циклов
10 000
Габаритные и установочные размеры (ШхВхГ), мм
54х80х78
Гарантийный срок для конечного потребителя, месяцев с даты продажи
не более 60
Гарантийный срок для дистрибьютора, месяцев с даты поставки
66
Номер сертификата
ЕАЭС RU С-CN.0010.В.00303/24
Орган по сертификации
"РОСТЕСТ - Москва"
Дата начала
10.11.2025
Дата окончания
09.11.2030
Тип расцепителя
Термомагнитный
Род тока
Переменный ток (AC)
Стандарты
ГОСТ Р 50345 (МЭК 60898-1), ГОСТ IEC 60947-2
Номинальный ток, А
40
Степень защиты (IP)
IP20
Номинальная отключающая способность по IEC 60947-2, кА
6
Номинальное импульсное напряжение, кВ
4
Степень загрязнения (число)
2
Частота, Гц
50...60
Ширина в числах модульных расстояний
3
Общее количество полюсов
3
Характеристика срабатывания
C
Предел электромагнитного отключения (*In)
5...10
Номинальное напряжение изоляции Ui, В
500
Количество защищенных полюсов
3
Наименование
Авт. выкл. NB1-63 3P 40А 6кА х-ка C (DB) (R)
Показать весь текст
Описание
Назначение и особенности:
- Автоматический выключатель CHINT NB1-63 C40 выполнен в трехполюсном исполнении и рассчитан на номинальный ток 40 А в сети AC 400 В.
- Тепловой расцепитель реагирует на длительную перегрузку, а электромагнитный обеспечивает быстрое отключение при коротком замыкании. Для характеристики C диапазон мгновенного срабатывания составляет 5-10 In.
- Версия DB имеет отключающую способность 6 кА и входит в линейку автоматических выключателей CHINT NB1-63.
Что учитывать при выборе:
- Ток 40 А подбирают не только по мощности оборудования - необходимо проверить допустимую токовую нагрузку кабеля с учетом его сечения и способа прокладки.
- Характеристика C допускает более выраженные кратковременные токи включения, чем B, и подходит для нагрузок с умеренным пусковым током.
- Предел отключения 6 кА сопоставляют с расчетным током КЗ в месте монтажа аппарата независимо от выбранной времятоковой характеристики.
- Трехполюсная конструкция обеспечивает одновременную коммутацию трех полюсов, поэтому требуемую полюсность определяют по электрической схеме цепи.
