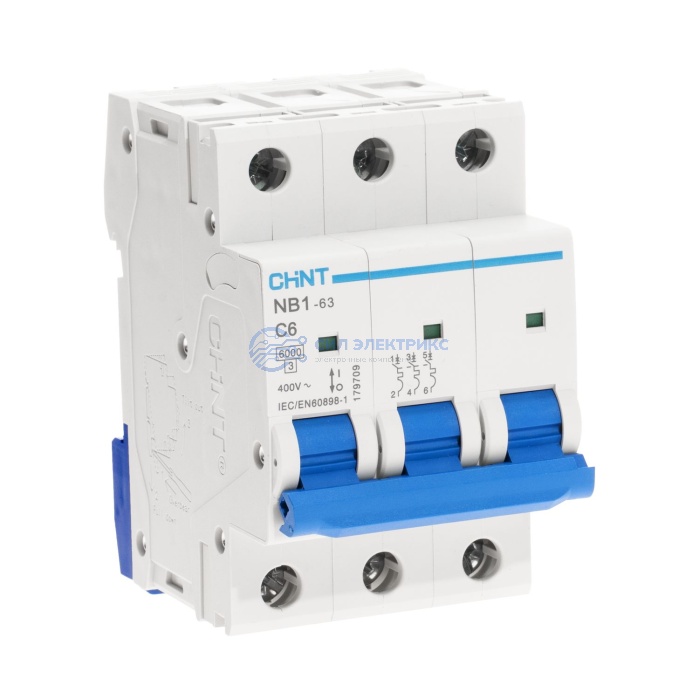

Автоматический выключатель CHINT NB1-63, 3P, C6, 6 кА, DB
Бесплатная доставка до транспортной компании
Технические параметры
Серия
NB1-63
Номинальное напряжение, В
400
Рабочая температура окружающей среды, °C
-25...+40
Механическая износостойкость, циклов
20 000
Электрическая износостойкость, циклов
10 000
Габаритные и установочные размеры (ШхВхГ), мм
54х80х78
Гарантийный срок для конечного потребителя, месяцев с даты продажи
не более 60
Гарантийный срок для дистрибьютора, месяцев с даты поставки
66
Номер сертификата
ЕАЭС RU С-CN.0010.В.00303/24
Орган по сертификации
"РОСТЕСТ - Москва"
Дата начала
10.11.2025
Дата окончания
09.11.2030
Тип расцепителя
Термомагнитный
Род тока
Переменный ток (AC)
Стандарты
ГОСТ Р 50345 (МЭК 60898-1), ГОСТ IEC 60947-2
Номинальный ток, А
6
Степень защиты (IP)
IP20
Номинальная отключающая способность по IEC 60947-2, кА
6
Номинальное импульсное напряжение, кВ
4
Степень загрязнения (число)
2
Частота, Гц
50...60
Ширина в числах модульных расстояний
3
Общее количество полюсов
3
Характеристика срабатывания
C
Предел электромагнитного отключения (*In)
5...10
Номинальное напряжение изоляции Ui, В
500
Количество защищенных полюсов
3
Наименование
Авт. выкл. NB1-63 3P 6А 6кА х-ка C (DB) (R)
Показать весь текст
Описание
Назначение и особенности:
- Автоматический выключатель CHINT NB1-63 C6 выполнен как 3P и рассчитан на номинальный ток 6 А. Тепловой и электромагнитный расцепители обеспечивают защиту цепи при перегрузке и коротком замыкании.
- Характеристика C задает диапазон мгновенного срабатывания 5-10 In. По сравнению с B6 она допускает более высокий кратковременный ток включения нагрузки.
- Исполнение DB предусмотрено для серии модульных автоматических выключателей CHINT NB1-63; для трехполюсного исполнения номинальное напряжение составляет AC 400 В.
Что учитывать при выборе:
- Ток 6 А должен соответствовать расчетной нагрузке и обеспечивать корректную защиту подключенных проводников от длительной перегрузки.
- C6 целесообразен при умеренном пусковом токе, который может быть слишком высоким для B6, но не требует повышенного порога характеристики D.
- Отключающую способность 6 кА сопоставляют с возможным током короткого замыкания в месте установки, а не с рабочим или пусковым током потребителя.
- Исполнение 3P одновременно коммутирует три полюса, поэтому требуемую полюсность выбирают по электрической схеме защищаемой цепи.
