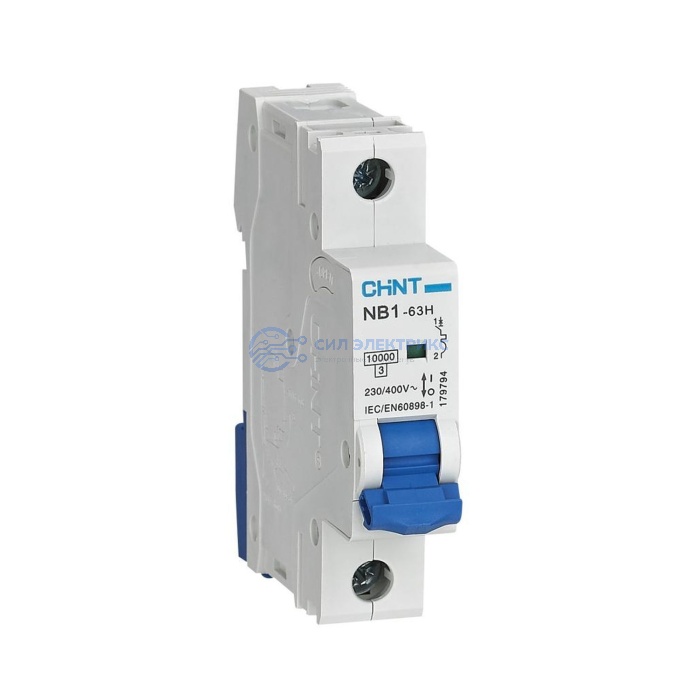

Автоматический выключатель CHINT NB1-63H, 1P, B10, 10 кА
Бесплатная доставка до транспортной компании
Технические параметры
Серия
NB1-63
Номинальное напряжение, В
400
Рабочая температура окружающей среды, °C
-25...+40
Механическая износостойкость, циклов
20 000
Электрическая износостойкость, циклов
10 000
Габаритные и установочные размеры (ШхВхГ), мм
18х80х78
Гарантийный срок для конечного потребителя, месяцев с даты продажи
не более 60
Гарантийный срок для дистрибьютора, месяцев с даты поставки
66
Номер сертификата
ЕАЭС RU С-CN.0010.В.00303/24
Орган по сертификации
"РОСТЕСТ - Москва"
Дата начала
10.11.2025
Дата окончания
09.11.2030
Тип расцепителя
Термомагнитный
Род тока
Переменный ток (AC)
Стандарты
ГОСТ Р 50345 (МЭК 60898-1), ГОСТ IEC 60947-2
Номинальный ток, А
10
Степень защиты (IP)
IP20
Номинальная отключающая способность по IEC 60947-2, кА
10
Номинальное импульсное напряжение, кВ
4
Степень загрязнения (число)
2
Частота, Гц
50...60
Ширина в числах модульных расстояний
1
Общее количество полюсов
1
Характеристика срабатывания
B
Предел электромагнитного отключения (*In)
3...5
Номинальное напряжение изоляции Ui, В
500
Количество защищенных полюсов
1
Наименование
Авт. выкл. NB1-63H 1P 10А 10кА х-ка B (R)
Показать весь текст
Описание
Назначение и особенности:
- CHINT NB1-63H B10 - однополюсный автоматический выключатель на 10 А с термомагнитным расцепителем для защиты линии от перегрузки и короткого замыкания.
- Характеристика B имеет диапазон мгновенного срабатывания 3-5 In и рассчитана прежде всего на цепи без выраженных кратковременных пусковых токов.
- Отключающая способность 10 кА является ключевым отличием NB1-63H от базовой серии NB1-63 и позволяет применять модульный автоматический выключатель CHINT при более высоком ожидаемом уровне тока КЗ.
Что учитывать при выборе:
- Номинал 10 А необходимо согласовать с расчетным током нагрузки и допустимой длительной токовой нагрузкой защищаемого проводника.
- Если оборудование создает заметный бросок при включении, характеристика B может перейти в область мгновенного срабатывания уже при 3-5-кратном превышении номинала.
- Предел отключения 10 кА должен быть не ниже ожидаемого тока короткого замыкания в точке установки - сам по себе больший показатель не заменяет расчет линии.
- Однополюсное исполнение размыкает один защищаемый полюс, поэтому требуемую полюсность автомата определяют по схеме конкретной цепи.
