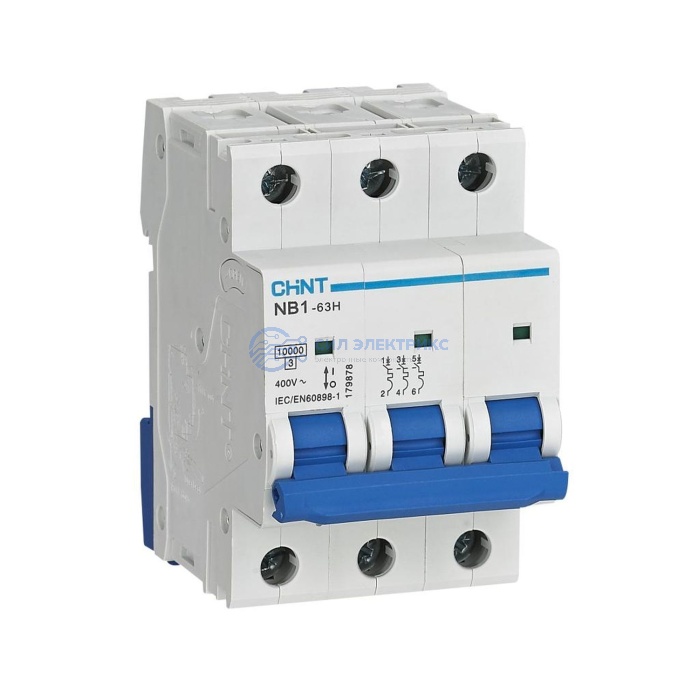

Автоматический выключатель CHINT NB1-63H, 3P, B16, 10 кА
Бесплатная доставка до транспортной компании
Технические параметры
Серия
NB1-63
Номинальное напряжение, В
400
Рабочая температура окружающей среды, °C
-25...+40
Механическая износостойкость, циклов
20 000
Электрическая износостойкость, циклов
10 000
Габаритные и установочные размеры (ШхВхГ), мм
54х80х78
Гарантийный срок для конечного потребителя, месяцев с даты продажи
не более 60
Гарантийный срок для дистрибьютора, месяцев с даты поставки
66
Номер сертификата
ЕАЭС RU С-CN.0010.В.00303/24
Орган по сертификации
"РОСТЕСТ - Москва"
Дата начала
10.11.2025
Дата окончания
09.11.2030
Тип расцепителя
Термомагнитный
Род тока
Переменный ток (AC)
Стандарты
ГОСТ Р 50345 (МЭК 60898-1), ГОСТ IEC 60947-2
Номинальный ток, А
16
Степень защиты (IP)
IP20
Номинальная отключающая способность по IEC 60947-2, кА
10
Номинальное импульсное напряжение, кВ
4
Степень загрязнения (число)
2
Частота, Гц
50...60
Ширина в числах модульных расстояний
3
Общее количество полюсов
3
Характеристика срабатывания
B
Предел электромагнитного отключения (*In)
3...5
Номинальное напряжение изоляции Ui, В
500
Количество защищенных полюсов
3
Наименование
Авт. выкл. NB1-63H 3P 16А 10кА х-ка B (R)
Показать весь текст
Описание
Назначение и особенности:
- CHINT NB1-63H B16 - трехполюсный автоматический выключатель на 16 А с термомагнитной защитой от длительной перегрузки и токов короткого замыкания.
- Характеристика B имеет диапазон мгновенного срабатывания 3-5 In и рассчитана прежде всего на нагрузки без выраженного пускового броска.
- Отключающая способность аппарата составляет 10 кА, что является важным отличием серии NB1-63H среди модульных автоматов CHINT.
Что учитывать при выборе:
- Номинал 16 А согласуют с расчетным током цепи, сечением проводников, их допустимым длительным током и условиями прокладки.
- Если подключаемое оборудование имеет заметный ток включения, необходимо проверить, не попадает ли штатный пуск в диапазон B 3-5 In.
- Увеличивать номинал автомата только для устранения срабатывания при запуске нельзя - номинальный ток и характеристику выбирают по разным критериям.
- Отключающая способность 10 кА должна соответствовать ожидаемому току короткого замыкания непосредственно в месте установки.
