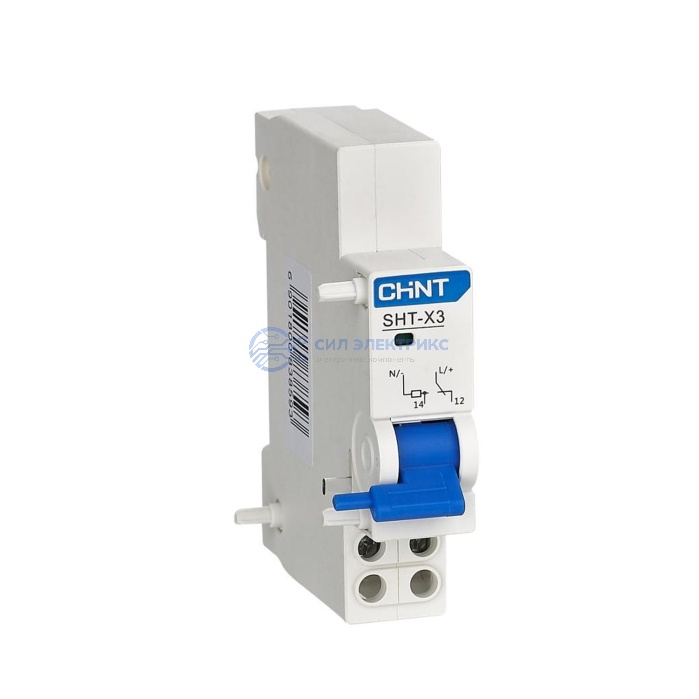

Независимый расцепитель CHINT SHT-X3, AC/DC 24/48 В, для NXB-125

Бесплатная доставка до транспортной компании
Технические параметры
Серия
NXB-125(G) Аксессуары
Гарантийный срок для конечного потребителя, месяцев с даты продажи
не более 12
Гарантийный срок для дистрибьютора, месяцев с даты поставки
18
Номер сертификата
ЕАЭС RU С-CN.НА46.В.03892/22
Орган по сертификации
ООО "ЭКСПЕРТ-СЕРТИФИКАЦИЯ"
Дата начала
27.06.2022
Дата окончания
26.06.2027
Количество переключающих контактов
1
Количество размыкающих контактов
0
Количество замыкающих контактов
0
Род тока включения
Переменный ток (AC)/Постоянный ток (DC)
Наименование
Независимый расцепитель SHT-X3 AC/DC, 24/48В для NXB-125
Показать весь текст
Описание

Назначение и особенности:

  • SHT-X3 в исполнении AC/DC 24/48 В обеспечивает дистанционное отключение NXB-125 по команде от низковольтной цепи управления. Подача напряжения на расцепитель приводит к механическому отключению автоматического выключателя.
  • Версия допускает работу как на переменном, так и на постоянном токе при номинальных напряжениях 24 или 48 В, что отличает ее от высоковольтного исполнения SHT-X3.
  • Рабочая зона управляющего напряжения составляет ориентировочно 70–110% номинала. Для организации низковольтных цепей управления и индикации в каталоге представлены также модульные аппараты сигнализации и управления CHINT.

Что учитывать при выборе:

  • Перед заказом определяют не только значение 24 или 48 В, но и род тока управляющей цепи. Для данного исполнения допустимы AC и DC.
  • Фактическое напряжение, приходящее на катушку в момент команды, должно оставаться в диапазоне, обеспечивающем штатное срабатывание SHT-X3.
  • Низковольтное исполнение подходит для схем с отдельным источником оперативного питания, однако параметры этого источника должны соответствовать цепи управления расцепителя.
  • При сочетании SHT-X3 с другими принадлежностями NXB-125 необходимо учитывать доступное место в щите и ограничение производителя по количеству одновременно устанавливаемых аксессуаров.
