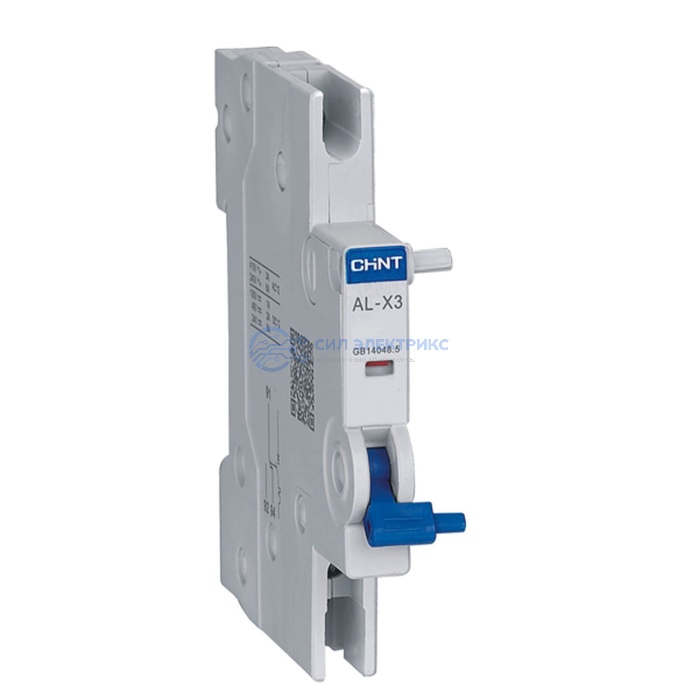

Сигнальный вспомогательный контакт CHINT AL-X3 для NXB-125

Бесплатная доставка до транспортной компании
Технические параметры
Серия
NXB-125(G) Аксессуары
Габаритные и установочные размеры (ШхВхГ), мм
9x81x75,2
Гарантийный срок для конечного потребителя, месяцев с даты продажи
не более 12
Гарантийный срок для дистрибьютора, месяцев с даты поставки
18
Номер сертификата
ЕАЭС RU С-CN.НА46.В.03887/22
Орган по сертификации
ООО "ЭКСПЕРТ-СЕРТИФИКАЦИЯ"
Дата начала
27.06.2022
Дата окончания
26.06.2027
Способ монтажа
Монтаж сбоку
Количество переключающих контактов
1
Количество размыкающих контактов
0
Количество замыкающих контактов
0
Номинальный ток Ie при AC-15, 230 В, А
6
Наименование
Сигнальный вспомогательный контакт AL-X3 для NXB-125
Показать весь текст
Описание

Назначение и особенности:

  • AL-X3 — сигнальный вспомогательный контакт для NXB-125, предназначенный для передачи информации о состоянии автоматического выключателя в удаленную цепь сигнализации или контроля.
  • Контактная группа использует выводы 91–92 и 91–94. При аварийном срабатывании связанного автомата состояние контактов изменяется, что позволяет сформировать отдельный сигнал о защитном отключении.
  • AL-X3 устанавливается слева от NXB-125 и имеет ширину около 9 мм. Для построения цепей индикации и управления можно также использовать модульные аппараты сигнализации и управления CHINT.

Что учитывать при выборе:

  • AL-X3 необходимо отличать от обычного вспомогательного контакта AX-X3: его схема позволяет использовать изменение состояния контактов для сигнализации срабатывания автоматического выключателя.
  • Допустимая нагрузка зависит от напряжения цепи: для AC это 6 А при 240 В и 3 А при 415 В, для DC — 6 А при 24 В, 2 А при 48 В и 1 А при 130 В.
  • Сигнальный контакт предназначен для вспомогательных цепей и не должен использоваться для непосредственной коммутации силовой нагрузки.
  • Перед монтажом учитывают установку AL-X3 с левой стороны NXB-125, дополнительную ширину 9 мм и компоновку других аксессуаров на том же автоматическом выключателе.
