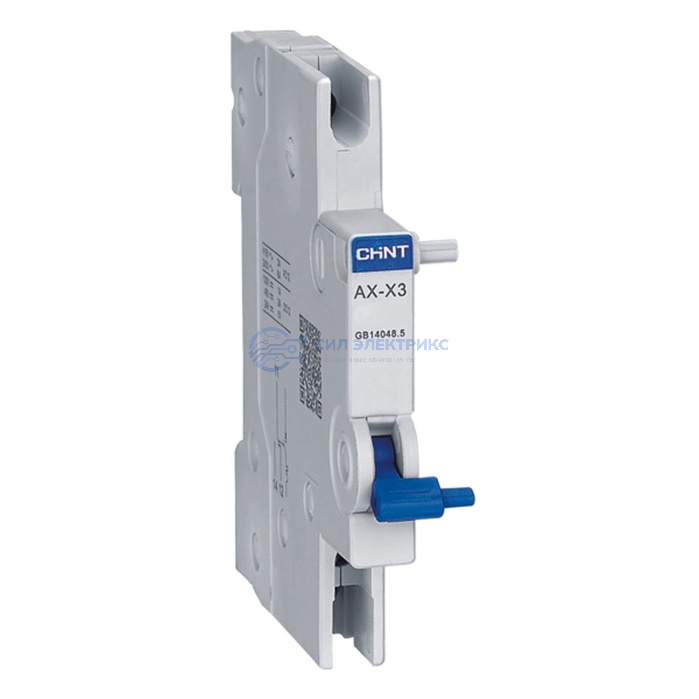

Вспомогательный контакт CHINT AX-X3 для NXB-125
Производитель:
Бесплатная доставка до транспортной компании
Технические параметры
Серия
NXB-125(G) Аксессуары
Габаритные и установочные размеры (ШхВхГ), мм
9x81x75,2
Гарантийный срок для конечного потребителя, месяцев с даты продажи
не более 12
Гарантийный срок для дистрибьютора, месяцев с даты поставки
18
Номер сертификата
ЕАЭС RU С-CN.НА46.В.03887/22
Орган по сертификации
ООО "ЭКСПЕРТ-СЕРТИФИКАЦИЯ"
Дата начала
27.06.2022
Дата окончания
26.06.2027
Способ монтажа
Монтаж сбоку
Количество переключающих контактов
0
Количество размыкающих контактов
1
Количество замыкающих контактов
1
Номинальный ток Ie при AC-15, 230 В, А
6
Категория:
Наименование
Вспомогательный контакт AX-X3 для NXB-125
Показать весь текст
Описание
Назначение и особенности:
- AX-X3 используется совместно с автоматическими выключателями CHINT серии NXB-125 для дистанционной сигнализации их положения. Контакт повторяет состояние механизма автомата и позволяет передавать сигнал в цепь контроля или управления.
- Модуль имеет один замыкающий и один размыкающий контакт. Для цепей AC допустимы, в частности, 6 А при 240 В и 3 А при 415 В; для DC значения зависят от рабочего напряжения.
- AX-X3 устанавливается сбоку от автоматического выключателя; ширина корпуса составляет 9 мм. Для построения цепей управления и индикации также можно использовать модульные аппараты сигнализации и управления CHINT.
Что учитывать при выборе:
- Аксессуар рассчитан именно на совместную работу с автоматическими выключателями NXB-125, поэтому перед установкой важно проверить серию основного аппарата.
- Нагрузку сигнальной цепи подбирают с учетом допустимых напряжения и тока контактов; AX-X3 предназначен для вспомогательных цепей, а не для коммутации силовой нагрузки.
- Следует заранее предусмотреть дополнительное место в щите под боковой модуль шириной 9 мм и учитывать компоновку остальных принадлежностей автомата.
- CHINT ограничивает общее количество дополнительных устройств, устанавливаемых на один NXB-125, тремя модулями, что важно при одновременном использовании контактов и расцепителей.
