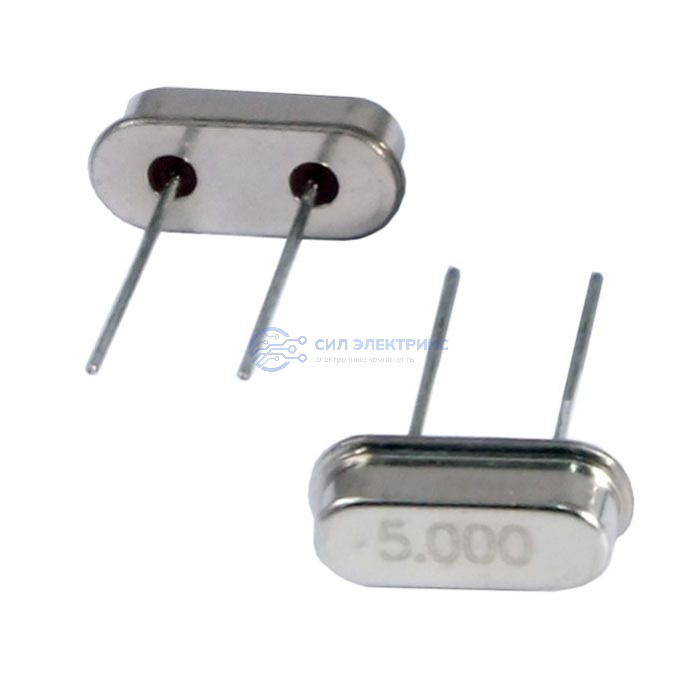

Кварцевый резонатор HC49S-5.000MHZ-20PF
Бесплатная доставка до транспортной компании
Технические параметры
Высота
3,5 (корпус) мм
Ширина
макс. - 4,65 мм
Глубина
макс. -11,5 мм
Тип
Резонатор кварцевый серии HC49
Диапазон рабочих температур
-20…+70 °С
Частота
номинальная - 5,000 МГц
Корпус
микроминиатюрный - типоразмер S
Высота (мм)
3,5 (корпус)
Диапазон рабочих температур, °C
-20…+70 °С
Ширина (мм)
макс. - 4,65
Глубина (мм)
макс. -11,5
Характеристика
ESR max - 50 Ом
Частота, МГц
номинальная - 5,000
Емкость
нагрузочная - 20 пФ
Сопротивление изоляции, не менее
500 (при Uисп.dc=100 В) МОм
Сопротивление изоляции, МОм, не менее
500 (при Uисп.dc=100 В)
Сопротивление, Ом
ESR max - 50
Точность
настройки частоты ± 20 ppm (при T=25 °С)
Отклонение
температурная характеристика ± 30 ppm (-20…+70 °С)
Долговременная нестабильность частоты (старение)
макс. ± 3 ppm/ год
Уровень управления
(возбуждения) - не более 50 мкВт
Емкость, пФ
нагрузочная - 20
Стабильность частоты, ррм
± 20 (при T=25 °С)
Категория:
Наименование
HC49S-5.000MHZ-20PF
Показать весь текст
Описание
Кварцевый резонатор HC49S с частотой 5.000 МГц и ёмкостью 20 пФ представляет собой надежный компонент, предназначенный для формирования стабильной частоты в электронных схемах различного уровня сложности. Точность резонатора обеспечивает минимальные отклонения частоты, что гарантирует стабильную работу в радиочастотных и цифровых устройствах. Монтаж по технологии THT обеспечивает удобство установки и надежность крепления компонента на печатной плате.
Применение:
- Широко применяется в генераторах, тактовых устройствах и фильтрах с высокими требованиями к стабильности и точности частоты.
- Подходит для радиоэлектронных приборов с требованиями к надежности и минимальному дрейфу частоты.
- Используется в промышленной, бытовой и специализированной электронике.
- Обеспечивает стабильную и долговременную работу устройств в различных условиях эксплуатации.
