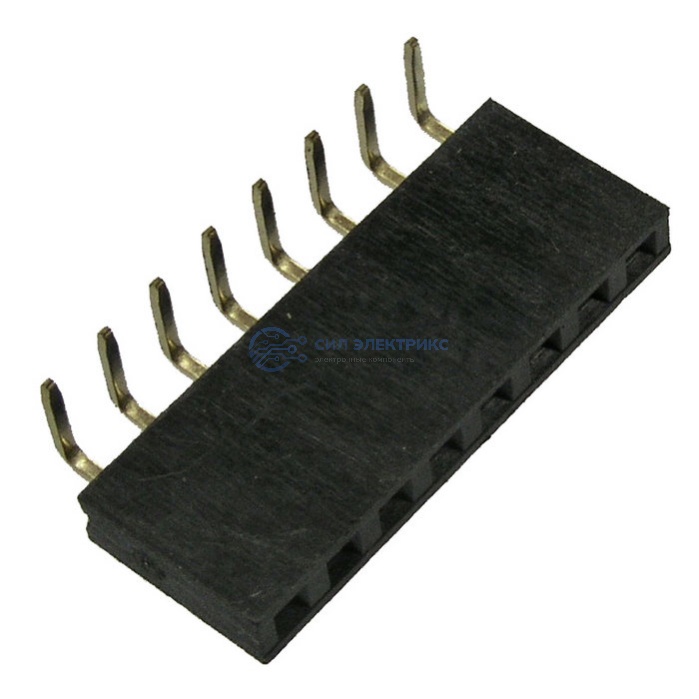

Гнездо на плату PBS-1x08R (PBS-8R)шаг 2.54 мм
Бесплатная доставка до транспортной компании
Технические параметры
Тип разъёма
однорядная гнездовая колодка для штырей серии PBS для плат угловая
Материал корпуса
PBT или полиэстер (UL 94V-0); standard - Nylon PA-46
Способ монтажа
пайка в плату

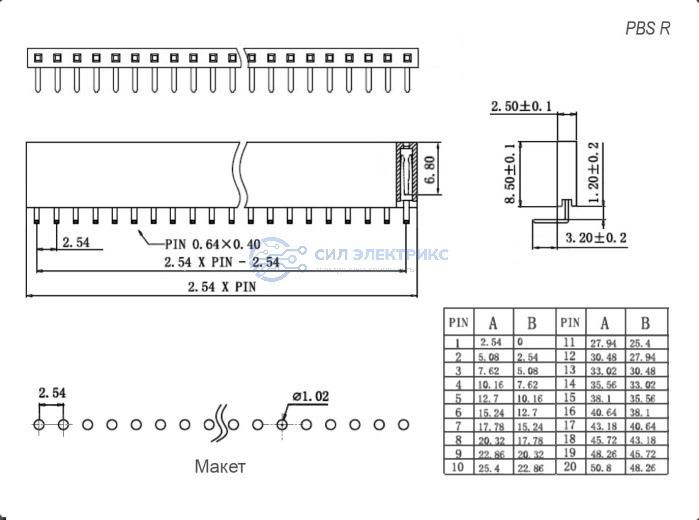

Высота (мм)
8,5 (корпус)
Диапазон рабочих температур, °C
-40…+105
Ширина (мм)
20,32
Глубина (мм)
2,5 (корпус)+ 3,2
Материал
PBT
Сопротивление изоляции, МОм, не менее
1000
Диэлектрическая прочность, В
1000 (50 Гц, 1 мин.)
Количество контактов
8
Контактное сопротивление, мОм, не более
20
Вес брутто
0.88
Транспортная упаковка: размер/кол-во
48*32*22.5/5000
Шаг контактов, мм
2,54
Категория:
Наименование
PBS-1x08R (PBS-8R)шаг 2.54 мм
Показать весь текст
Описание
Гнездо для плат PBS-1×08R (PBS-8R) — это угловой однорядный разъём с восемью контактами и шагом 2.54 мм, предназначенный для горизонтального (бокового) монтажа на печатную плату. Такая конструкция обеспечивает удобный доступ к соединению при ограниченной высоте устройства или необходимости бокового подключения. Контакты обладают антикоррозийным покрытием, устойчивы к механическим и термическим нагрузкам, а монтаж производится методом пайки. Модель идеально подходит для применения в компактной и модульной электронике.
Применение:
- Применяется в электронных устройствах с ограниченным пространством по высоте.
- Используется в интерфейсных модулях, сенсорных блоках и платах расширения.
- Подходит для подключения кабелей и внешних компонентов с боковой ориентацией.
- Эффективен при частой коммутации и в условиях вибраций.
