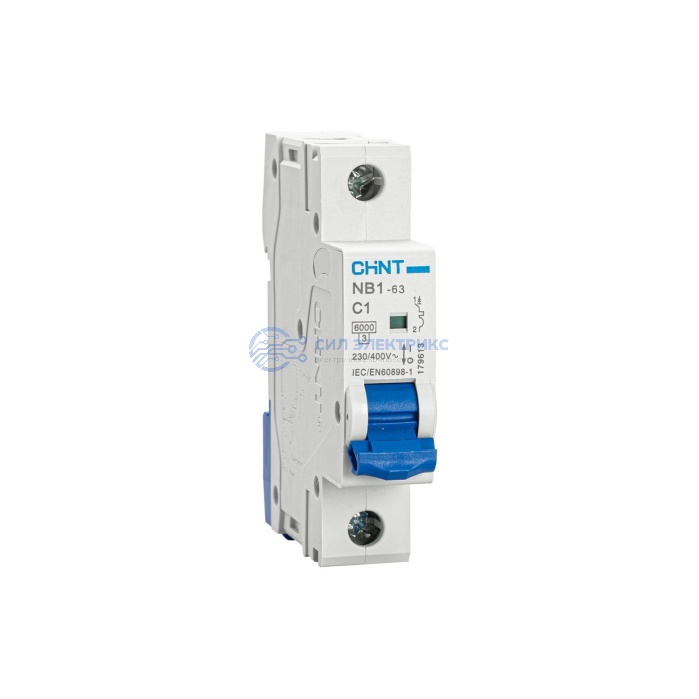

Автоматический выключатель CHINT NB1-63, 1P, C1, 6 кА, DB
Бесплатная доставка до транспортной компании
Технические параметры
Серия
NB1-63
Номинальное напряжение, В
230
Рабочая температура окружающей среды, °C
-25...+40
Механическая износостойкость, циклов
20 000
Электрическая износостойкость, циклов
10 000
Габаритные и установочные размеры (ШхВхГ), мм
18х80х78
Гарантийный срок для конечного потребителя, месяцев с даты продажи
не более 60
Гарантийный срок для дистрибьютора, месяцев с даты поставки
66
Номер сертификата
ЕАЭС RU С-CN.0010.В.00303/24
Орган по сертификации
"РОСТЕСТ - Москва"
Дата начала
10.11.2025
Дата окончания
09.11.2030
Тип расцепителя
Термомагнитный
Род тока
Переменный ток (AC)
Стандарты
ГОСТ Р 50345 (МЭК 60898-1), ГОСТ IEC 60947-2
Номинальный ток, А
1
Степень защиты (IP)
IP20
Номинальная отключающая способность по IEC 60947-2, кА
6
Номинальное импульсное напряжение, кВ
4
Степень загрязнения (число)
2
Частота, Гц
50...60
Ширина в числах модульных расстояний
1
Общее количество полюсов
1
Характеристика срабатывания
C
Предел электромагнитного отключения (*In)
5...10
Номинальное напряжение изоляции Ui, В
500
Количество защищенных полюсов
1
Наименование
Авт. выкл. NB1-63 1P 1А 6кА х-ка C (DB) (R)
Показать весь текст
Описание
Назначение и особенности:
- Автоматический выключатель CHINT NB1-63 C1 имеет номинал 1 А, один защищенный полюс и термомагнитный расцепитель для работы при перегрузке и коротком замыкании.
- Мгновенное срабатывание характеристики C находится в диапазоне 5-10 In. При одинаковом номинале C1 допускает больший кратковременный ток включения до срабатывания электромагнитного расцепителя, чем B1.
- Исполнение DB поддерживает систему Double Busbar и подключение кабеля либо соответствующих PIN/FORK-шин, применяемых с модульными автоматическими выключателями CHINT.
Что учитывать при выборе:
- Для номинала 1 А необходимо точно оценить рабочий ток цепи и характеристики проводника - повышение номинала без расчета ухудшает согласование защиты с линией.
- Выбор между B1 и C1 определяется прежде всего величиной кратковременных токов: у C порог мгновенного расцепления выше, при этом принцип тепловой защиты от перегрузки сохраняется.
- Отключающая способность 6 кА должна соответствовать расчетному току КЗ в точке установки даже для цепи с небольшим рабочим током.
- NB1-63 1P коммутирует один полюс; нейтральный проводник этим исполнением автоматически не коммутируется.
