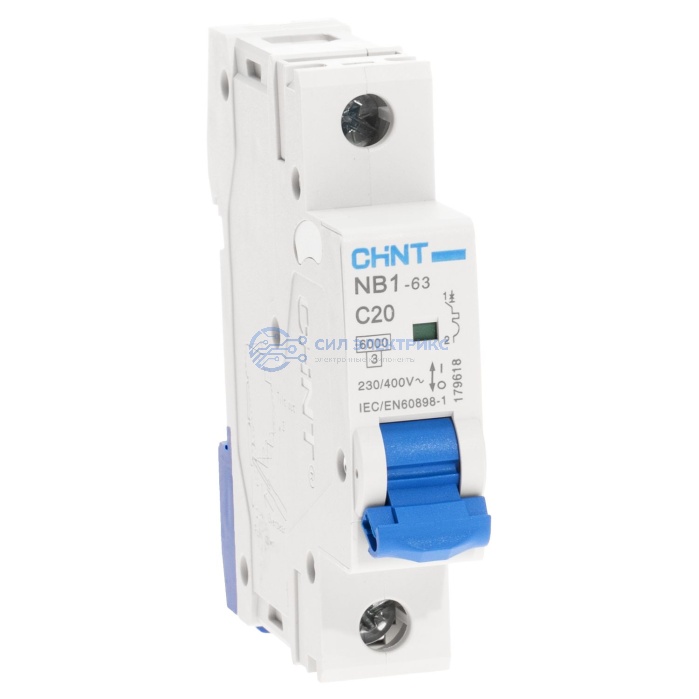

Автоматический выключатель CHINT NB1-63, 1P, C20, 6 кА, DB
Бесплатная доставка до транспортной компании
Технические параметры
Серия
NB1-63
Номинальное напряжение, В
230
Рабочая температура окружающей среды, °C
-25...+40
Механическая износостойкость, циклов
20 000
Электрическая износостойкость, циклов
10 000
Габаритные и установочные размеры (ШхВхГ), мм
18х80х78
Гарантийный срок для конечного потребителя, месяцев с даты продажи
не более 60
Гарантийный срок для дистрибьютора, месяцев с даты поставки
66
Номер сертификата
ЕАЭС RU С-CN.0010.В.00303/24
Орган по сертификации
"РОСТЕСТ - Москва"
Дата начала
10.11.2025
Дата окончания
09.11.2030
Тип расцепителя
Термомагнитный
Род тока
Переменный ток (AC)
Стандарты
ГОСТ Р 50345 (МЭК 60898-1), ГОСТ IEC 60947-2
Номинальный ток, А
20
Степень защиты (IP)
IP20
Номинальная отключающая способность по IEC 60947-2, кА
6
Номинальное импульсное напряжение, кВ
4
Степень загрязнения (число)
2
Частота, Гц
50...60
Ширина в числах модульных расстояний
1
Общее количество полюсов
1
Характеристика срабатывания
C
Предел электромагнитного отключения (*In)
5...10
Номинальное напряжение изоляции Ui, В
500
Количество защищенных полюсов
1
Наименование
Авт. выкл. NB1-63 1P 20А 6кА х-ка C (DB) (R)
Показать весь текст
Описание
Назначение и особенности:
- CHINT NB1-63 C20 - однополюсный автоматический выключатель на 20 А с тепловым и электромагнитным механизмами отключения.
- Для характеристики C мгновенный расцепитель срабатывает в диапазоне 5-10 In. По сравнению с B20 такое исполнение допускает более высокий кратковременный пусковой ток без немедленного отключения.
- Аппарат имеет исполнение DB - Double Busbar - и входит в линейку модульных автоматов с возможностью шинного и кабельного подключения.
Что учитывать при выборе:
- Ток 20 А нельзя назначать только по суммарной мощности потребителей - необходимо учитывать допустимую нагрузку проводника и реальные условия его прокладки.
- Характеристика C подходит для цепей с умеренными токами включения, но при тяжелом пуске оборудования следует проверить фактическую кратность и продолжительность пускового тока.
- Предел отключения 6 кА должен соответствовать расчетному уровню короткого замыкания в распределительной сети.
- NB1-63 1P защищает один полюс, поэтому его нельзя отождествлять с исполнениями 1P+N или 2P, где схема коммутации отличается.
