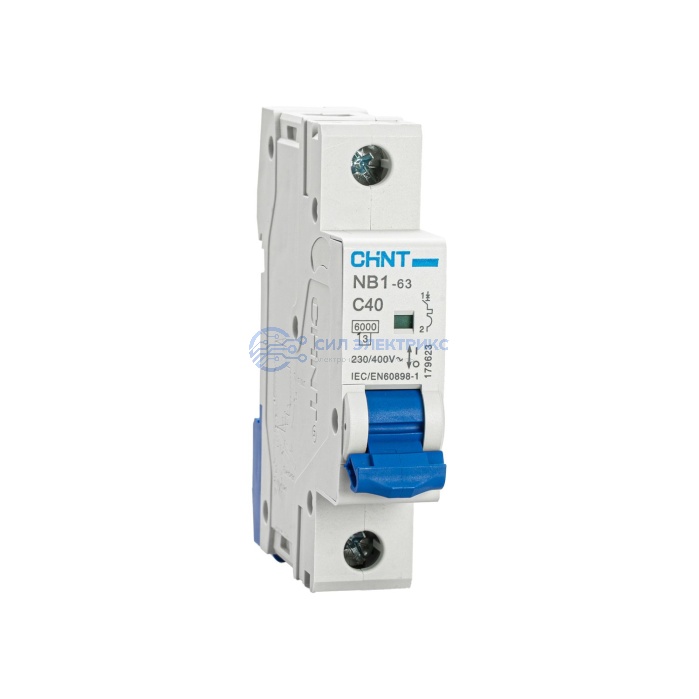

Автоматический выключатель CHINT NB1-63, 1P, C40, 6 кА, DB
Бесплатная доставка до транспортной компании
Технические параметры
Серия
NB1-63
Номинальное напряжение, В
230
Рабочая температура окружающей среды, °C
-25...+40
Механическая износостойкость, циклов
20 000
Электрическая износостойкость, циклов
10 000
Габаритные и установочные размеры (ШхВхГ), мм
18х80х78
Гарантийный срок для конечного потребителя, месяцев с даты продажи
не более 60
Гарантийный срок для дистрибьютора, месяцев с даты поставки
66
Номер сертификата
ЕАЭС RU С-CN.0010.В.00303/24
Орган по сертификации
"РОСТЕСТ - Москва"
Дата начала
10.11.2025
Дата окончания
09.11.2030
Тип расцепителя
Термомагнитный
Род тока
Переменный ток (AC)
Стандарты
ГОСТ Р 50345 (МЭК 60898-1), ГОСТ IEC 60947-2
Номинальный ток, А
40
Степень защиты (IP)
IP20
Номинальная отключающая способность по IEC 60947-2, кА
6
Номинальное импульсное напряжение, кВ
4
Степень загрязнения (число)
2
Частота, Гц
50...60
Ширина в числах модульных расстояний
1
Общее количество полюсов
1
Характеристика срабатывания
C
Предел электромагнитного отключения (*In)
5...10
Номинальное напряжение изоляции Ui, В
500
Количество защищенных полюсов
1
Наименование
Авт. выкл. NB1-63 1P 40А 6кА х-ка C (DB) (R)
Показать весь текст
Описание
Назначение и особенности:
- CHINT NB1-63 C40 - однополюсный автоматический выключатель на 40 А с тепловым и электромагнитным механизмами отключения для защиты от сверхтоков.
- Характеристика C задает мгновенное срабатывание в диапазоне 5-10 In. По сравнению с B40 аппарат допускает более высокий кратковременный ток включения до срабатывания электромагнитного расцепителя.
- Исполнение DB позволяет применять кабельное подключение и совместимые PIN/FORK-шины, используемые при монтаже модульных автоматов NB1-63.
Что учитывать при выборе:
- Номинальный ток 40 А согласуют с допустимой токовой нагрузкой кабеля с учетом его сечения и реальных условий охлаждения и прокладки.
- C40 целесообразен для цепей с умеренными пусковыми токами, однако фактическую величину и длительность броска при включении оборудования необходимо оценивать отдельно.
- Предел отключения 6 кА сравнивают с ожидаемым током КЗ, а не с рабочим или пусковым током подключенной нагрузки.
- Переход с B40 на C40 должен быть связан с характером пускового режима; увеличивать сам номинал автомата для устранения нежелательных отключений без проверки кабеля нельзя.
