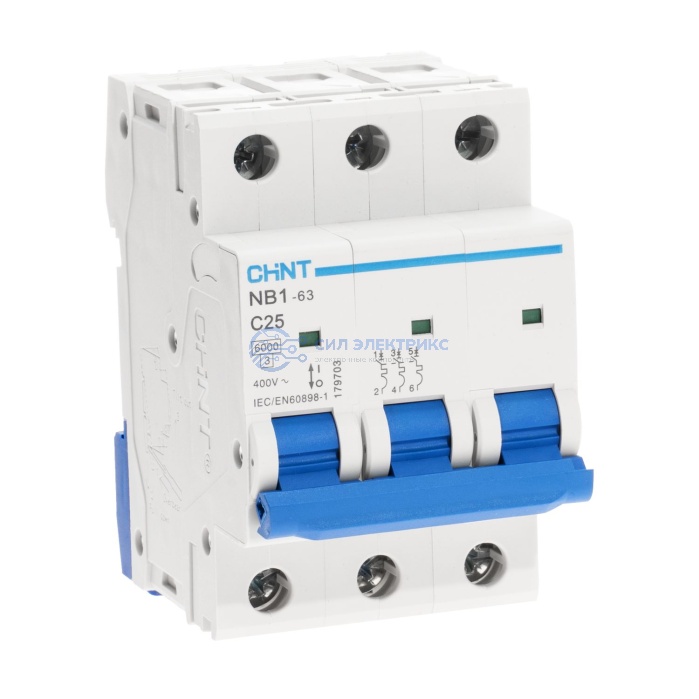

Автоматический выключатель CHINT NB1-63, 3P, C25, 6 кА, DB
Бесплатная доставка до транспортной компании
Технические параметры
Серия
NB1-63
Номинальное напряжение, В
400
Рабочая температура окружающей среды, °C
-25...+40
Механическая износостойкость, циклов
20 000
Электрическая износостойкость, циклов
10 000
Габаритные и установочные размеры (ШхВхГ), мм
54х80х78
Гарантийный срок для конечного потребителя, месяцев с даты продажи
не более 60
Гарантийный срок для дистрибьютора, месяцев с даты поставки
66
Номер сертификата
ЕАЭС RU С-CN.0010.В.00303/24
Орган по сертификации
"РОСТЕСТ - Москва"
Дата начала
10.11.2025
Дата окончания
09.11.2030
Тип расцепителя
Термомагнитный
Род тока
Переменный ток (AC)
Стандарты
ГОСТ Р 50345 (МЭК 60898-1), ГОСТ IEC 60947-2
Номинальный ток, А
25
Степень защиты (IP)
IP20
Номинальная отключающая способность по IEC 60947-2, кА
6
Номинальное импульсное напряжение, кВ
4
Степень загрязнения (число)
2
Частота, Гц
50...60
Ширина в числах модульных расстояний
3
Общее количество полюсов
3
Характеристика срабатывания
C
Предел электромагнитного отключения (*In)
5...10
Номинальное напряжение изоляции Ui, В
500
Количество защищенных полюсов
3
Наименование
Авт. выкл. NB1-63 3P 25А 6кА х-ка C (DB) (R)
Показать весь текст
Описание
Назначение и особенности:
- CHINT NB1-63 C25 - трехполюсный автоматический выключатель на 25 А с тепловым и электромагнитным механизмами отключения при сверхтоках.
- Характеристика C соответствует диапазону мгновенного срабатывания 5-10 In и занимает промежуточное положение между B и D по допустимой кратности кратковременного тока включения.
- Конструкция DB - Double Busbar - используется в серии модульных автоматических выключателей CHINT и учитывается при подборе шинного подключения.
Что учитывать при выборе:
- Ток 25 А должен соответствовать расчетной нагрузке, сечению проводников и их допустимому длительному току в реальных условиях прокладки.
- C25 подходит для цепей с умеренными кратковременными пусковыми токами; при тяжелом запуске оборудования требуется отдельно проверить соответствие времятоковой характеристики.
- Номинальная отключающая способность 6 кА должна быть не ниже расчетного тока короткого замыкания в точке установки автомата.
- При сравнении с B25 основным отличием является более высокий порог мгновенного расцепления, тогда как номинал 25 А и функция тепловой защиты от перегрузки сохраняются.
