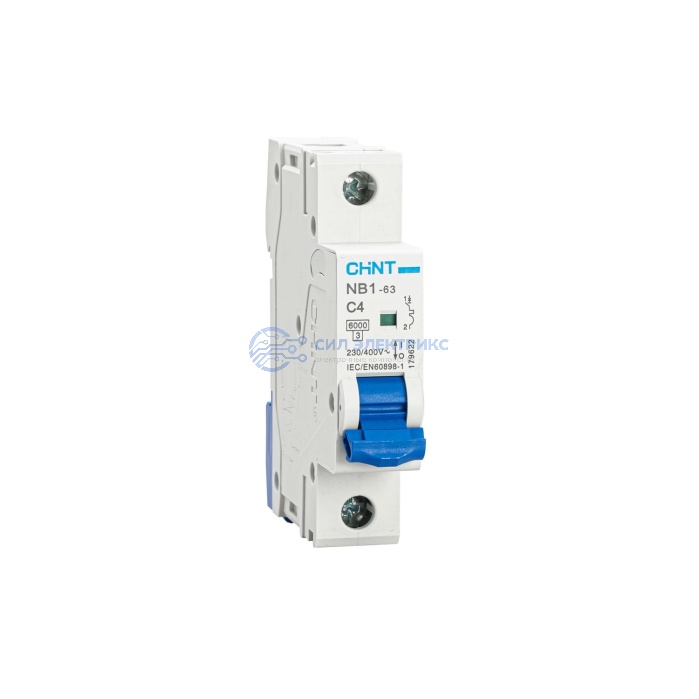

Автоматический выключатель CHINT NB1-63, 1P, C4, 6 кА, DB
Бесплатная доставка до транспортной компании
Технические параметры
Серия
NB1-63
Номинальное напряжение, В
230
Рабочая температура окружающей среды, °C
-25...+40
Механическая износостойкость, циклов
20 000
Электрическая износостойкость, циклов
10 000
Габаритные и установочные размеры (ШхВхГ), мм
18х80х78
Гарантийный срок для конечного потребителя, месяцев с даты продажи
не более 60
Гарантийный срок для дистрибьютора, месяцев с даты поставки
66
Номер сертификата
ЕАЭС RU С-CN.0010.В.00303/24
Орган по сертификации
"РОСТЕСТ - Москва"
Дата начала
10.11.2025
Дата окончания
09.11.2030
Тип расцепителя
Термомагнитный
Род тока
Переменный ток (AC)
Стандарты
ГОСТ Р 50345 (МЭК 60898-1), ГОСТ IEC 60947-2
Номинальный ток, А
4
Степень защиты (IP)
IP20
Номинальная отключающая способность по IEC 60947-2, кА
6
Номинальное импульсное напряжение, кВ
4
Степень загрязнения (число)
2
Частота, Гц
50...60
Ширина в числах модульных расстояний
1
Общее количество полюсов
1
Характеристика срабатывания
C
Предел электромагнитного отключения (*In)
5...10
Номинальное напряжение изоляции Ui, В
500
Количество защищенных полюсов
1
Наименование
Авт. выкл. NB1-63 1P 4А 6кА х-ка C (DB) (R)
Показать весь текст
Описание
Назначение и особенности:
- CHINT NB1-63 C4 - однополюсный автоматический выключатель на 4 А с термомагнитным расцепителем для защиты линии от перегрузки и короткого замыкания.
- Характеристика C имеет диапазон мгновенного электромагнитного срабатывания 5-10 In, поэтому допускает умеренные кратковременные токи включения без перехода к более высокой характеристике D.
- Исполнение DB означает Double Busbar и относится к конструкции подключения серии модульных автоматических выключателей CHINT.
Что учитывать при выборе:
- Номинал 4 А подбирают по рабочему току цепи и допустимой токовой нагрузке проводника с учетом его сечения и условий прокладки.
- При сравнении с B4 характеристика C имеет более высокий порог мгновенного отключения, что важно для оборудования с кратковременным броском тока при включении.
- Отключающая способность 6 кА должна быть не ниже ожидаемого тока короткого замыкания непосредственно в точке установки автомата.
- Исполнение 1P защищает и коммутирует один полюс; выбор полюсности следует увязывать со схемой распределительной сети, а не только с номинальным током.
