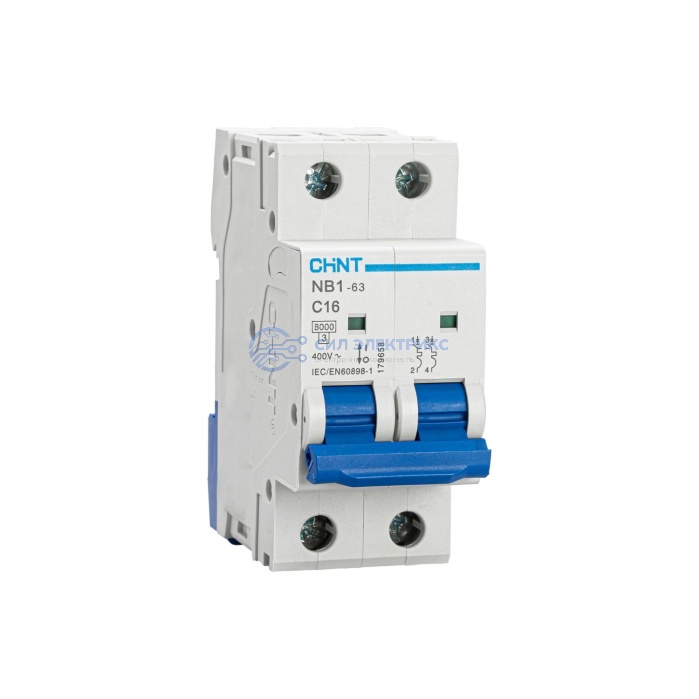

Автоматический выключатель CHINT NB1-63, 2P, C16, 6 кА, DB
Бесплатная доставка до транспортной компании
Технические параметры
Серия
NB1-63
Номинальное напряжение, В
400
Рабочая температура окружающей среды, °C
-25...+40
Механическая износостойкость, циклов
20 000
Электрическая износостойкость, циклов
10 000
Габаритные и установочные размеры (ШхВхГ), мм
36х80х78
Гарантийный срок для конечного потребителя, месяцев с даты продажи
не более 60
Гарантийный срок для дистрибьютора, месяцев с даты поставки
66
Номер сертификата
ЕАЭС RU С-CN.0010.В.00303/24
Орган по сертификации
"РОСТЕСТ - Москва"
Дата начала
10.11.2025
Дата окончания
09.11.2030
Тип расцепителя
Термомагнитный
Род тока
Переменный ток (AC)
Стандарты
ГОСТ Р 50345 (МЭК 60898-1), ГОСТ IEC 60947-2
Номинальный ток, А
16
Степень защиты (IP)
IP20
Номинальная отключающая способность по IEC 60947-2, кА
6
Номинальное импульсное напряжение, кВ
4
Степень загрязнения (число)
2
Частота, Гц
50...60
Ширина в числах модульных расстояний
2
Общее количество полюсов
2
Характеристика срабатывания
C
Предел электромагнитного отключения (*In)
5...10
Номинальное напряжение изоляции Ui, В
500
Количество защищенных полюсов
2
Наименование
Авт. выкл. NB1-63 2P 16А 6кА х-ка C (DB) (R)
Показать весь текст
Описание
Назначение и особенности:
- CHINT NB1-63 C16 - двухполюсный автоматический выключатель на 16 А с защитой цепи от длительной перегрузки и токов короткого замыкания.
- Характеристика C имеет порог мгновенного отключения 5-10 In. По сравнению с B16 она допускает более высокий кратковременный пусковой ток без немедленного срабатывания.
- Версия DB относится к исполнению Double Busbar; NB1-63 допускает кабельное и предусмотренное серией шинное подключение среди автоматических выключателей CHINT.
Что учитывать при выборе:
- Ток 16 А не следует определять только по мощности нагрузки - номинал должен обеспечивать защиту конкретного проводника.
- C16 подходит для цепей с умеренными пусковыми токами, однако кратность и продолжительность реального броска при включении необходимо учитывать отдельно.
- Отключающая способность 6 кА должна соответствовать расчетному току короткого замыкания в месте установки выключателя.
- Исполнение 2P коммутирует два полюса совместно; при выборе важно не путать его с автоматами 1P+N, имеющими другую конструкцию полюсов.
