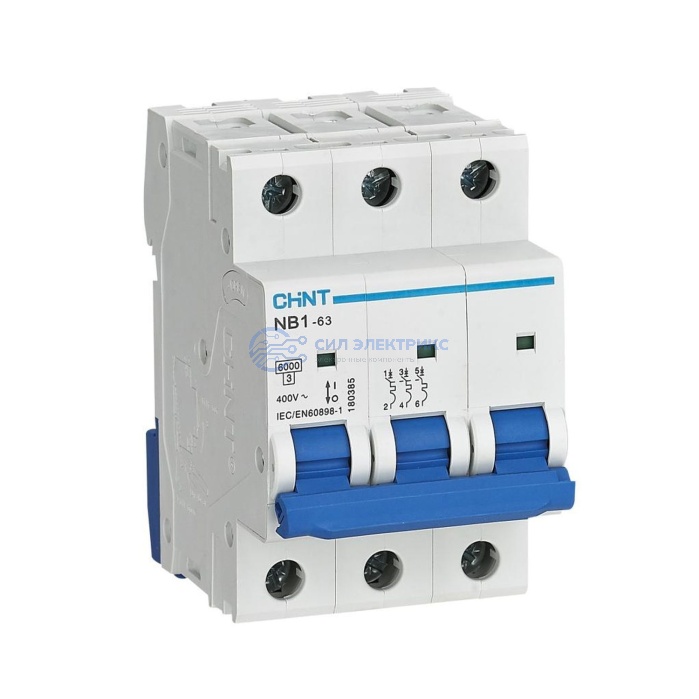

Автоматический выключатель CHINT NB1-63, 3P, D10, 6 кА, DB
Бесплатная доставка до транспортной компании
Технические параметры
Серия
NB1-63
Номинальное напряжение, В
400
Рабочая температура окружающей среды, °C
-25...+40
Механическая износостойкость, циклов
20 000
Электрическая износостойкость, циклов
10 000
Габаритные и установочные размеры (ШхВхГ), мм
54х80х78
Гарантийный срок для конечного потребителя, месяцев с даты продажи
не более 60
Гарантийный срок для дистрибьютора, месяцев с даты поставки
66
Номер сертификата
ЕАЭС RU С-CN.0010.В.00303/24
Орган по сертификации
"РОСТЕСТ - Москва"
Дата начала
10.11.2025
Дата окончания
09.11.2030
Тип расцепителя
Термомагнитный
Род тока
Переменный ток (AC)
Стандарты
ГОСТ Р 50345 (МЭК 60898-1), ГОСТ IEC 60947-2
Номинальный ток, А
10
Степень защиты (IP)
IP20
Номинальная отключающая способность по IEC 60947-2, кА
6
Номинальное импульсное напряжение, кВ
4
Степень загрязнения (число)
2
Частота, Гц
50...60
Ширина в числах модульных расстояний
3
Общее количество полюсов
3
Характеристика срабатывания
D
Предел электромагнитного отключения (*In)
10...14
Номинальное напряжение изоляции Ui, В
500
Количество защищенных полюсов
3
Наименование
Авт. выкл. NB1-63 3P 10А 6кА х-ка D (DB) (R)
Показать весь текст
Описание
Назначение и особенности:
- CHINT NB1-63 D10 - трехполюсный автоматический выключатель на 10 А с тепловым и электромагнитным расцепителями для защиты цепи от перегрузки и короткого замыкания.
- Характеристика D имеет диапазон мгновенного срабатывания 10-14 In и предназначена для цепей, где при включении нагрузки возникает высокий кратковременный пусковой ток.
- Исполнение DB означает Double Busbar. Аппарат относится к модульным автоматическим выключателям CHINT и обеспечивает совместную коммутацию трех полюсов.
Что учитывать при выборе:
- D10 выбирают только при подтвержденной необходимости повышенного порога мгновенного расцепления - характеристика D не является более универсальной заменой B или C.
- Из-за диапазона 10-14 In необходимо проверить достаточный ток короткого замыкания в наиболее удаленной точке защищаемой линии для своевременного отключения.
- Номинал 10 А должен соответствовать расчетному току и допустимой длительной нагрузке проводников с учетом их сечения и условий прокладки.
- Отключающая способность 6 кА должна быть не ниже ожидаемого тока короткого замыкания непосредственно в месте установки аппарата.
